繼電器是控制電子電路中的大負載或控制系統的ON／OFF時所使用的便利的電子器件。近也有替換成光耦合器、光電MOS繼電器等的情況。但對于大負載的韌性而言，還都是用具有機械觸點的繼電器來實現的。

　　圖1體管驅動繼電器時的電路繼電器驅動電路。在此電路中繼電器的線圈和二極管并聯連接，如果沒有此二極管，則會發生大的反沖電壓，耐壓低的晶體管就會破損。另外，此反沖電壓會給周邊的電子電路帶來很大的電磁放射噪聲。

　　圖1　晶體管驅動繼電器進的電路

　　繼電器的線圈和二極管并聯連接，如果沒有此二極管，則會發生大的反沖電壓，耐壓低的晶體管就會破損。另外，此反沖電壓會給周邊的電子電路帶來很大的電磁放射噪聲。

　　并不一定限定于繼電器，當線圈L在某些時間上積蓄能量后如果突然打開，都會發生高電壓的脈沖。這里我們所使用的繼電器(松下電工的NC2D-JP24V)，在1kHz時L＝1.8H，直流電阻R＝1.57kΩ，如圖2所示，產生了約150V的反沖電壓。

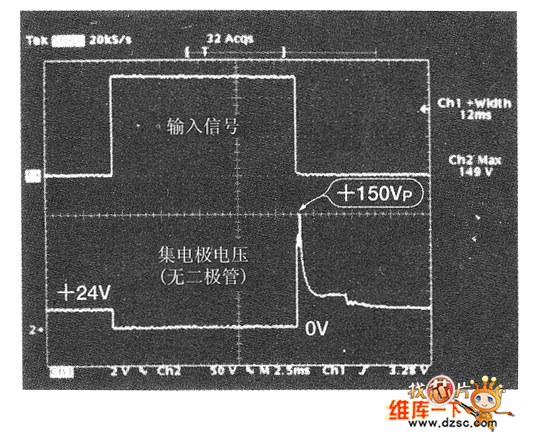

　　圖2 繼電器驅動時產生的回掃電壓

　　在沒有任何對策的電路中，會產生由于耐壓的不足而引起的破壞、放射噪聲等的問題，這樣的反沖如果在繼電器的線圈上連接箝位二極管來加以處理，則變成如圖3所示的被箝位的校正波形。

　　反沖電壓雖然消失，但要注意有大電流通過二極管流入電源線路。

　　圖3 二極管箝位時的集電極電壓波形
