自舉提高射極跟隨器的輸入阻抗
出處:sd325 發布于:2008-09-10 15:35:18
Bootstrap是一種正反饋,圖1中表示了在射極跟隨器電路中,將和輸入電壓相等的輸出電壓反饋給輸入側的例子。它是現今不怎么使用的一種方式,是在不能提高晶體管電路的輸入阻抗的時代所經常使用的。

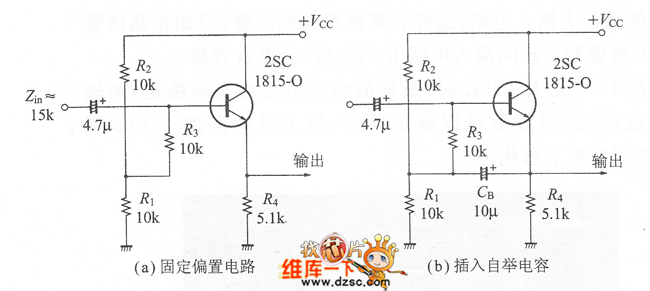

圖1是在晶體管的基極施加+Vcc/2的圃定偏置電路.由于是射極跟隨器電路所以輸入ZIN、應約為15kΩ。這是因?yàn)樯錁O跟隨器自身的輸入阻抗非常高,所以變成了與其并聯(R≈+R K)插入的形式.
如果R1~R3使用更南的電陽值會使ZIN、更高,但實際上由于要流過基極電流,所以是有限制的。當然使用FET放大器會更有效果。

圖1 提高射極跟隨器的輸入阻抗
圖1(b)是從晶體管的射極輸出向偏置電路插入自舉電容CB的例子。在R3上流過的信號電流(直流時流過IB),由于基極一發射極間同電位,變得幾乎不流過電流,結果使交流的輸入阻抗變高。

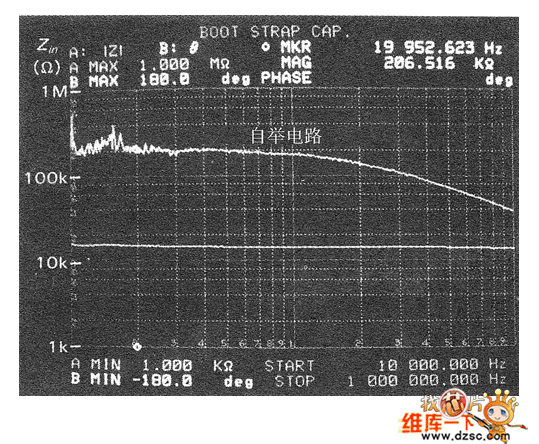

圖2是測定圖1所示的射極跟隨器電路的輸入阻抗。通常的固定偏置電路和插入自舉電容時的差值會從15kΩ上升到200kΩ。

圖2 自舉電路的輸入阻抗-頻率特性

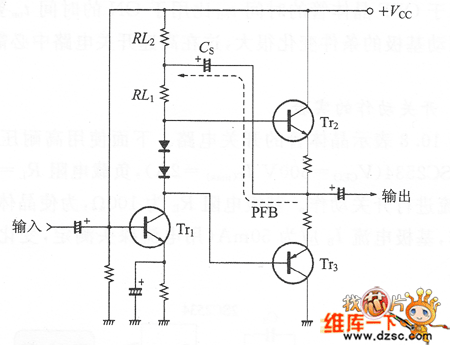

圖3是應用于低頻功率放大器等電路中的自舉電路的例子。通過提高晶體管Tr1的交流負載電阻,而增大增益。

圖3 提高集電極負載電阻,增大開環增益圖
