穩定化射極跟隨器的電阻
出處:dycheng 發布于:2008-09-10 15:21:04
當想把放大器等的信號輸出引到遠處時是以降低輸出阻抗為日的而被使用的,如圖1所示的由品體管構成的射極跟隨器電路。此射極跟隨器電路容性負載時易發生振蕩。特別是使用高速放大器構成如圖2所示的負反饋電路時更容易發生振蕩,這里有很多在電路的各處插人相位補償電容的例子.

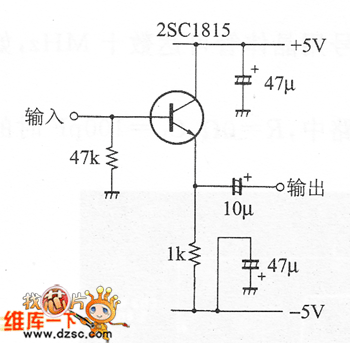

囡1 基本的射極跟隨電路

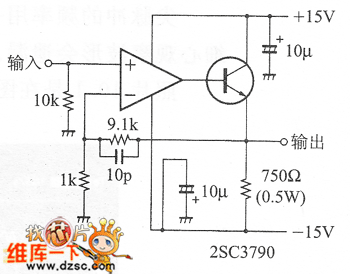

圖2 OP放大器輸出上附加的射極跟隨電路
圖3表示的單獨的射極跟隨器電路,雖然不至于振蕩,但也存在不穩定情況,而且脈沖響應不是很好.
這種射極跟隨器電路是直接串聯PNP和NPN兩個品體管構成的電路。輸人輸出的絕緣(緩沖效果大)很好,由基極-發射極間
的電壓VBE而引起的電平移位具有能夠互相抵消的特征。但這種電路的輸出接容性負載時,會引人尖脈沖,使動作變得不穩定(此例中輸出波形上會產生過沖)。

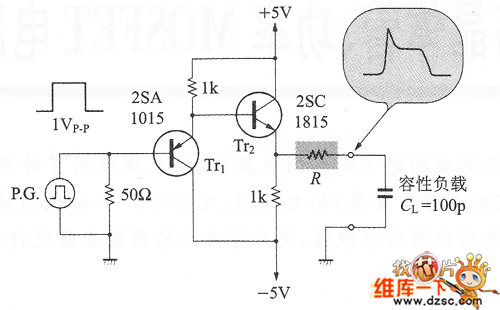

圖3 射極跟隨器和容性負載
此時,一般要在輸出端和負載間連接用于穩定化的電阻R來加以處理。
那么,為什么加容性負載會產生尖脈沖呢?這是由于射極跟隨器的輸出阻抗特性隨著高頻波而變高引起的。輸出端上含有等價的電感,和電容CL之間形成了并聯共振電路,因此會產生過沖、阻尼振蕩等。
尖脈沖的頻率用一般的小信號用晶體管可達數十MHz,如不細心觀察波形會遺漏。
