這里使用PIN二極管構成高頻衰減器。

　　圖1中為了使由于正向電流IF引起的輸人輸出阻抗的變化減小9使用T形衰減電路。此種電路的特征是可以獲得很大的衰減量。當控制電壓y，很低時，晶體管Tr1的發射極電位很低，二極管D1和D2上流過很大的正向電流IF，表現為低電阻值。

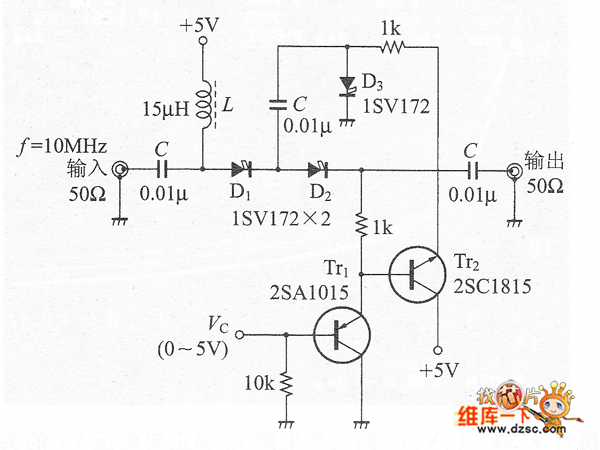

　　圖1由T形PIN二極管組成的衰減器

　　另一方面，由于晶體管Tr2，是NPN射極跟隨器，二極管D3的IF，很小(大的動作電阻)，所以T形電路的衰減量是個小值。

　　而且，隨著控制電壓Vc的升高，動作變成相反。因此，雖然可得到很大的衰減量(約50dB)，但不存在對應Yg的直線性。

　　圖2用分貝表示控制電壓Vc在0～5V變化時的衰減量。因?yàn)椴淮嬖趯?yīng)Vc，的直線性，所以使用方法如圖3所示，插入到AGC(自動控制增益)開環中。

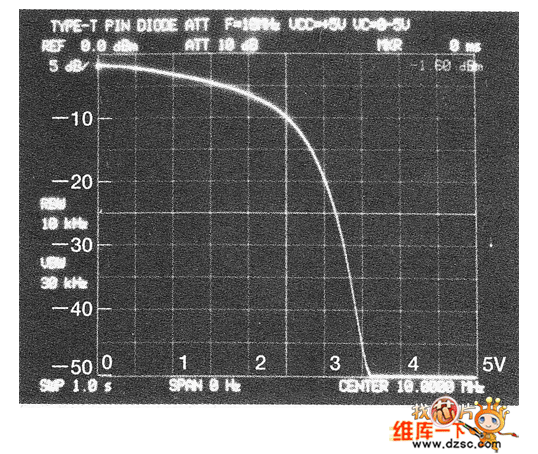

　　圖2 由T形PIN二極管組成的衰減器的衰減特性

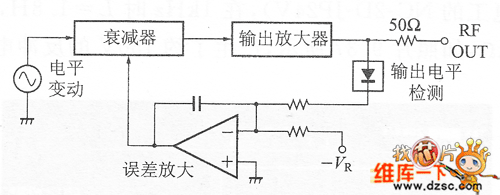

　　圖3 為有效使用，衰減器放入AGC環內較好

　　此外用圖4所示的π形衰減器、橋式T形都能實現，必要時可使衰減量和PIN二極管的動作電阻一致。

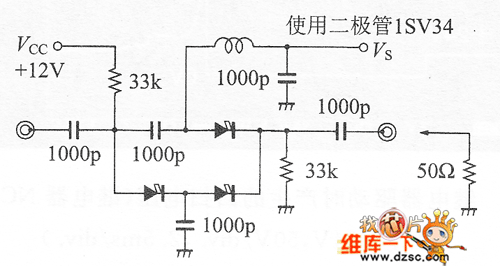

　　圖4 π形二極管衰減器的構成
