PIN二極管的動作阻抗的測定
出處：chengj 發布于：2008-09-10 15:03:26
使用阻抗分析器(HP 4194A)，測定實際的PIN二極管的特性。這里使用的阻抗分析器其內部具有偏置電源，所以在圖1的電路中，可通過程序掃描正向電壓VF動作電阻rd的特性，自動進行測定。

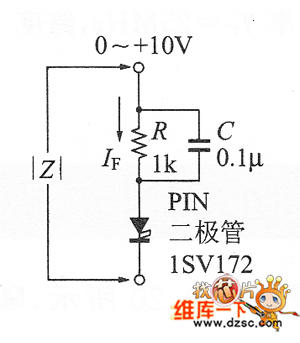

圖1 二極管的動作阻抗測定(使用HP4194A的內藏裝置)
動作電阻rd和正向電流IF的關系不是線性的，因IF的值為0～約10mA，所以電阻R為1kΩ。電容C是用于降低測定頻率處的阻抗的旁路電容器。
圖1是頻率100k～10MHz時的VF-rd特性，出現了很大程度的彎曲。PIN二極管一般在VHF帶(30MHz)以上的頻率處使用，具有在數MHz以上也能夠充分使用的特性。從圖2上可知，f＝5、7、1OMHz幾乎為同一曲線。

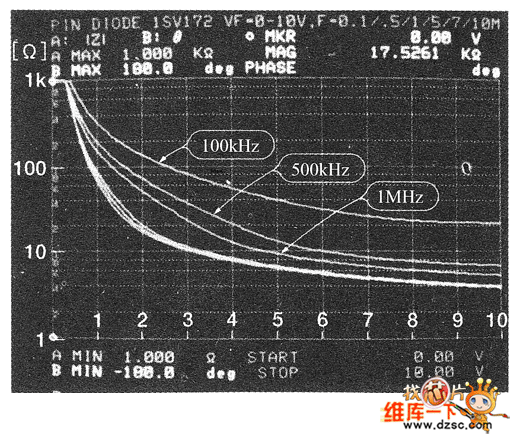

圖2 1SV172的動作電阻rd和正向電壓VF的關系
