由PIN二極管組成的高頻開關的構成
出處：pingost 發布于：2008-09-10 15:01:48

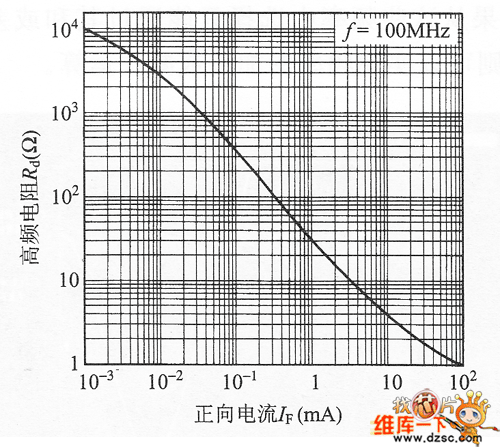

二極管如圖1所示，隨著正向電流IF的大小，動作電阻rd會發生變化。積極利用此特性的元件有PIN二極管等，它可作為高頻電路用的可變哀減器丌關電路向被應用．
圖1 PIN二極管的rd-IF特性

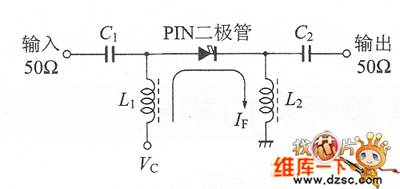

圖2是PIN二極管的基本的偏置法。電容C1和C2作為阻止直流用，大小由輸入信號頻率的下限決定。另外，線圈L1和L2是交流阻止用的扼流圈，其電感可根據頻率范圍選值。當控制電壓VC大時，即使為固定電阻器也沒關系，電阻R值需要數百Ω以上。
圖2 PIN二極管偏移法
圖2所示的電路作為高頻衰減器而動作。當正向電流IF小時，表示高阻抗，由輸人輸出阻抗引起的電阻值(一般為50Ω)的分壓而獲得很大的衰減量。但電路中隨著衰減量的變化，衰減器的阻抗也有所變化，所以實際上使用定阻抗化的電路方式。
