使用DBM的調制解調電路的實驗
出處:likee 發布于:2008-09-10 11:08:35
DBM有各種各樣的應用。圖是平衡調制電路的例子。這里,在平衡變壓器T,的中點通過1kΩ電阻,給予調制信號(0~±5V左右)。照片2是平衡調制波形,其中ch1的粗線表示1kHz、10Vp-p的調制波,而ch2表示被10MHz調制的高頻信號。

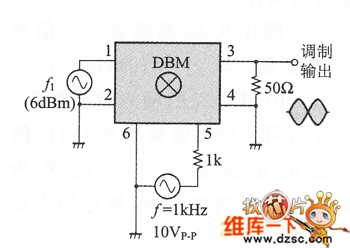

圖1 使用DBM的平衡調制電路

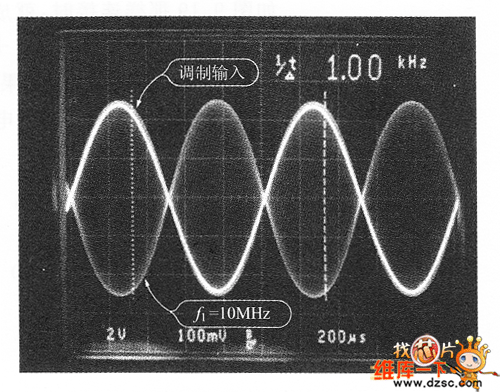

圖2 平衡調制波形
圖3是圖1的平衡調制波形的頻譜。f1=10MHz是載波信號,電平變?yōu)?55dB(這里稱為載波抑壓度)。一方面,由于調制波為1kHz,所以輸出可變換為f1±1kHz,這里稱為DSB(雙側波帶)波。

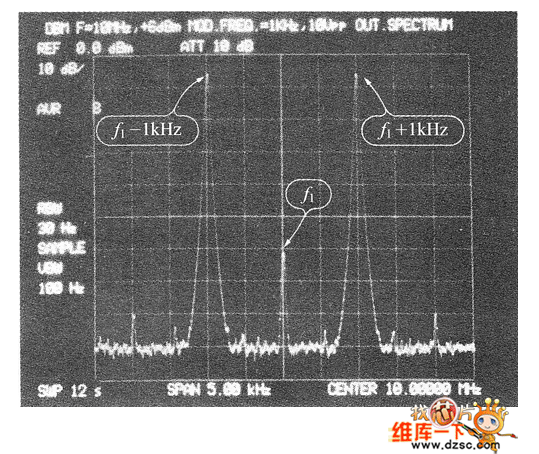

圖3 平衡調制波的頻譜
圖1是給予直流電壓代替1kHz的正弦波,實現僅增減f1(可變增益)的動作。
如圖4那樣連接時,就成為了平衡解調,可獲得輸人頻率f1和f2的差值。f1、f2及.f1+f2等的高頻波用低通濾波器除去。另外在相同的電路中,如果f1=f2,則各自的相位差∮作為cos∮的函數被輸出的同步檢波電路而動作。

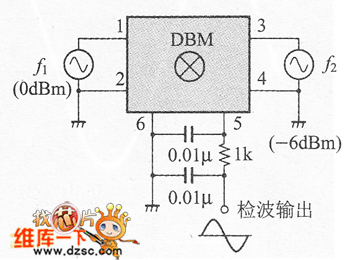

圖4 平衡解調
圖5是準各2臺信號發生器,當f1=10MHz、f2=10.001MHz時的輸人輸出波形,正好可得到差值頻率在1kHz附近的正弦波。f2的電平為6dB,提高電平時,波形的失真會增加。
,為了觀察頻率混合的動作,使f1=25MHz(端子1、2)、f2=1MHz(端子5、6),輸出從端子3、4取出。圖6是此時的頻譜。其頻率被變換成f1+1MHz(26MHz)和f1-1MHz
(24MHz)如果從這些頻率屮選擇只能通過其和或差頻率的高頻帶通濾波器,則可以實現頻率的加法或減法運算.

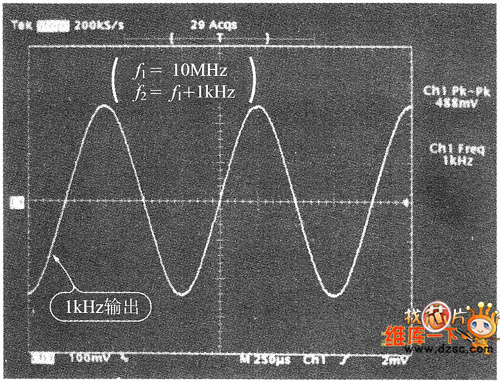

圖5 平衡解調電路的輸出波形

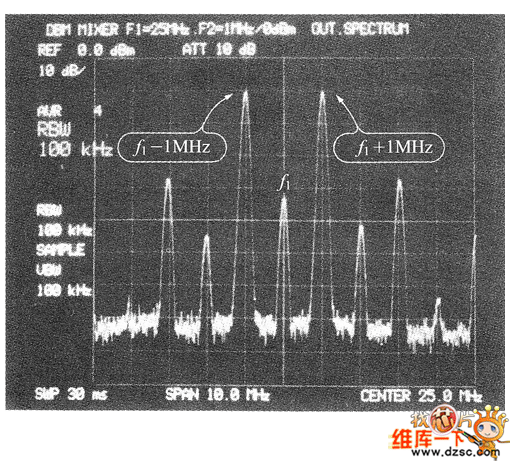

圖6 頻率混合電路的頻譜
