肖特基二極管具有開關速度很快，而且正向電壓低，低耦合容量的特征。為活用其高頻特性．多使用在DBM (雙重均衡混頻器)電路中。

　　DBM電路的應用有平衡調制、同步檢波、混頻等．在調制信號上給子脈沖波，進行脈沖調制；給予直流電壓調增益電路；在偏壓電路上重疊調制信號的振幅調制電路等都很容易實現(xiàn)。圖1是典型的應用舉例。

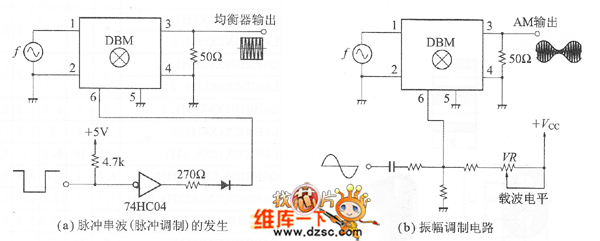

　　圖1 DBIM代表性應用電路

　　圖2是由肖特纂二極管組成的基本的DBM電路，它由2細平衡器和二極管橋式電路(注意D1～D2的極眭)構成，一般市場上出售的多是封裝在如圖3所示的金屬盒里的

　　DBM。這里，我們進行自制，來研究其動作和特性。

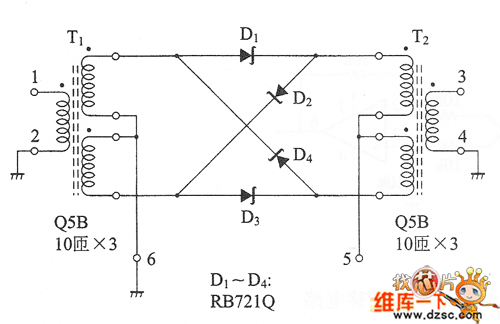

　　圖2 DBM的基本構成

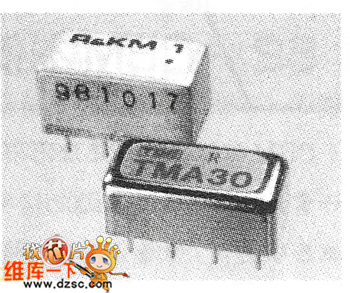

　　圖3 市場上的DBM例

　　制作方法很簡單，準備2個如圖4所示的眼鏡鐵心(Q5S，TDK生產)，同時纏繞3根電線(3線繞法)，然后不要弄錯極性，連接二極管D1～D2。

　　平衡變壓器的電感由所用的頻帶域決定，這里沒有什么特別的理由，一般繞成10匝×3。

　　DBM電路中電路的平衡至關重要。二極管D1～D4、平衡變壓器T1、T2的特性都要盡可能相同，我們實驗中的二極管并沒有進行特殊的選擇。

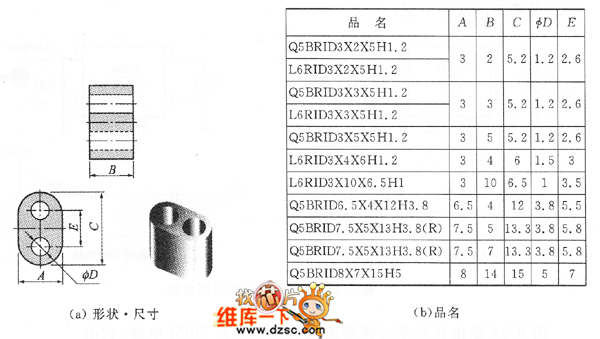

　　圖4 眼鏡鐵心例

　　另外，由于使用頻率高和平衡變壓器的平衡不好，所以此時如果在端子1、2及端子3、4之間插入平衡-不平衡變壓器會比較有效果。
