?。茫伲罚茫担常保玻吧窠?jīng)元芯片內集成了三個處理器，這是ＬｏｎＷｏｒｋｓ控制網絡的單元，網絡中所有節點的介質訪問控制、網絡管理、控制應用均由它完成。ＣＹ７Ｃ５３１２０的工作電壓為５Ｖ，時鐘頻率為１０ＭＨｚ（ＣＹ７Ｃ５３１２０Ｅ２）、４０ＭＨｚ（ＣＹ７Ｃ５３１２０Ｅ４）。片內有２ｋ（ＣＹ７Ｃ５３１２０Ｅ２）、４ｋ（ＣＹ７Ｃ５３１２０Ｅ４）字節的ＥＥＰＲＯＭ和２ｋ字節的ＳＲＡＭ以及１０ｋ（ＣＹ７Ｃ５３１２０Ｅ２）、１２ｋ（ＣＹ７Ｃ５３１２０Ｅ４）字節的ＲＯＭ。其內嵌的低壓檢測電路可用于防止電源電壓降低過程中的不正確操作和錯誤寫入。另外，ＣＹ７Ｃ５３１２０還內嵌ＬｏｎＴａｌｋ?yún)f(xié)議通信協議，并在ＲＯＭ固件映像中包含預先編好的Ｉ／Ｏ驅動程序和一個完整的網絡操作系統。ＣＹ７Ｃ５３１２０這些特征使得它非常適合于組成現場監視控制網絡。

　　ＣＹ７Ｃ５３１２０的主要特點：

　　●１１個可編程Ｉ／Ｏ引腳；

　　●內嵌２個１６位的可編程定時器／計數器；

　　●具有３４種不同類型垢Ｉ／Ｏ功能，可處理大量的輸入和輸出；

　　●ＲＯＭ固件映像中包含預先編好的Ｉ／Ｏ驅動程序，大大簡化了應用程序的編寫；

　　●２個ＣＰＵ用來處理內嵌的通信協議。通信ＣＰＵ與應用ＣＰＵ可并行工作；

　　●內嵌ＬｏｎＴａｌｋ?yún)f(xié)議，協議支持ＩＳＯ（國際標準化組織）所定義的ＯＳＩ（開放系統互連）參考模型的全部７層服務；

　　●ＲＯＭ固件映像中包含一個完整的網絡操作系統，可大大簡化應用程序的編寫；

　　●內嵌雙絞線收發器；

　　●通信模式和通信速率可支持不同類型的外部收發器；

　　●通信端口收發器模式和邏輯地址的信息都存儲在ＥＥＰＲＯＭ中；

　　●應用程序可存儲在ＥＥＰＲＯＭ中，并可通過網絡來更新應用；

　　●內嵌看門狗定時器；

　　●每個芯片都有的ＩＤ號。此ＩＤ號可用于網絡的邏輯安裝；

　　●支持睡眠工作模式，以達到節能的目的；

　　●具有高阻抗通信端口（ＣＰ０～ＣＰ３）。

　?。病。茫伲罚茫担常保玻暗慕Y(jié)構

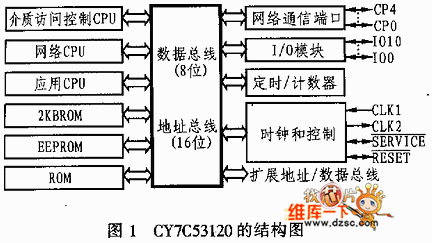

　?。茫伲罚茫担常保玻暗膬?nèi)部結構如圖１所示。它主要由處理器單元、應用Ｉ／Ｏ口和通信端口三部分組成。

　　２．１　處理器單元

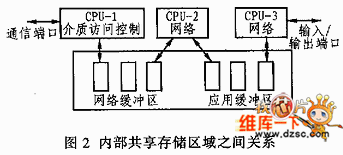

　?。茫伲罚茫担常保玻靶酒瑑?nèi)集成有三個處理器，其中一個執行用戶應用程序，另兩個用于完成網絡任務。三個處理器的功能信內部共享存儲器區域之間關系如圖２所示。

　?。茫校眨笔墙橘|(zhì)訪問控制（Ｍｅｄｉａ?。粒悖悖澹螅蟆。茫铮睿簦颍铮欤停粒茫┨幚砥?，負責處理７層ＬｏｎＴａｌｋ?yún)f(xié)議的第１層和第２。ＣＰＵ－１的處理功能包括驅動通信子系統硬件和執行介質訪問算法。ＣＰＵ－１和ＣＰＵ－２使用可共享存儲區中的網絡緩沖區相互通信。

　　ＣＰＵ－２是網絡處理器，用來實現ＬｏｎＴａｌｋ?yún)f(xié)議的第３～６層。ＣＰＵ－２負責處理網絡變量、尋址、事務處理、證實、背景診斷、軟件定時器和網絡管理。ＣＰＵ－２使用網絡緩沖區與ＣＰＵ－１通信，并使用應用緩沖區與ＣＰＵ－３通信。這些緩沖區也位于共享存儲區中。當更新共享數據時，對這些緩沖區的訪問是由硬件信號裝置協調的，因?yàn)檫@樣可以避免沖突。

　?。茫校眨呈菓?yīng)用處理器，用來執行用戶編寫的代碼，并執行應用程序代碼所調用的操作系統服務。使用的編程語音是Ｎｅｕｒｏｎ?。?，Ｎｅｕｒｏｎ　Ｃ派生于ＡＮＳＩ?。谜Z言，并對ＡＮＳＩ?。谜Z言進行了優化和增強，并能使用ＬｏｎＷｏｒｋｓ分布式控制系統的應用程序。

　?。玻病?yīng)用Ｉ／Ｏ口

　?。茫伲罚茫担常保玻熬哂校保眰€(gè)Ｉ／Ｏ引腳（ＩＯ０～ＩＯ１０），提供有３４種編程方式，并可通過編程支持不同的Ｉ／Ｏ對象，如電平、脈沖、頻率、編碼等各種信號模式，以及直接Ｉ／Ｏ對象、定時器／計數器Ｉ／Ｏ對象、串行Ｉ／Ｏ對象、并行Ｉ／Ｏ對象等。另外，２個１６位定時器／計數器可用于頻率和定時Ｉ／Ｏ。由固件產生的１５種軟件定時器并不占用應用處理器的運算時間，而由完成網絡功能的處理器實現。因此，用戶可直接使用軟件定時器，而不必考慮其具體操作。

　?。玻场⊥ㄐ哦丝?/FONT>
