前言

　　數字內容的增長大大推動了數字家庭對于以磁盤為基礎的存儲需求。個人錄像機（ＰＶＲ）或者個人計算機（ＰＣ）隨機內置的單個驅動器已經不能滿足消費者的要求。因此，這就刺激了附加存儲器市場的巨大增長：外部驅動器市場從２００４年到２００５年增長超過１４９％，而且預計在２００５年到２０１０年之間增長超過２６３％。

　　本文介紹的數字家庭的存儲容量擴展解決方案。實用便捷，用戶可隨時增添硬盤驅動器，而無需打開他們的ＰＶＲ或ＰＣ機殼。

　　數字家庭需要更大的存儲容量

　　家庭錄像、電視節目、電影與音樂，所有這些內容都是以數字形式存儲，而且它們大多數存放在數字家庭的某塊硬盤上，它們的數量也比以前增多。數字文件的規模在變大，從數碼相機百萬級像素的快速升級，當今標準清晰度電視將升級為高清晰度電視（ＨＤＴＶ），數字媒體的質量正在提高，因此存儲這些內容的文件規模也隨之增大。目前，標準清晰度電視節目存儲率大約是２．３?。牵拢r(shí)，而高清晰度電視存儲率則是平均８．６?。牵拢r(shí)左右。那就意味著，帶有２５０ＧＢ硬盤驅動器的一臺數字錄像機（ＤＶＲ）能夠存儲大約１１０小時的標準清晰度節目，而它只能存儲３０小時左右的高清晰度節目。根據傳播集團ＴＤＧ公司的指出，每個家庭的個人內容或者家庭參考數據的數量將從２００５年的３２２ＧＢ左右增加到２０１０年的１９３３ＧＢ左右。

　　外部硬盤擴容的便攜管理

　　外部存儲硬盤盒是擴展數字存儲日益流行的一種有效方式；不過，管理跨多個磁盤的（可能兼有內部磁盤與外部磁盤的）存儲可能是非常困難的。因?yàn)槊總€(gè)驅動器都是以一個單獨的“分卷”或者驅動器字母（Ｃ：、Ｄ：、Ｅ：等）形式出現并管理，當用戶添加驅動器時，系統的復雜性也在增加。在為存滿數據的系統添加新的驅動器時，用戶必須重新建立一個類似的文件結構。不過，這樣做將會創建一個存儲在兩個磁盤中的分段文件結構，需要用戶強制記住哪個驅動器存放了哪個文件。這種額外附加的復雜性很快帶來了新問題，比如，文件ＸＹＺ是在驅動器Ｃ：中還是在Ｅ：中呢？

　　當然，用戶也可以有其他選擇：每次使用新驅動器時，他們將花費幾個小時重新清理并移植數據。更為糟糕的是，某些軟件可能不允許將內容放在多個位置上。它們可能希望將所有內容放入指定的單一文件夾，避免使用第二個驅動器字母。因此，當用戶能夠通過添加一個驅動器獲得更大的存儲容量時，管理跨越多個驅動器的數據將是非常困難的。

　　另外一個問題就是，大多數消費產品的擴展能力，比如說個人錄像機，也是非常有限的。通常也只提供單個額外的驅動器連接，它只允許連接一個單獨的額外驅動器。在那個驅動器用完之后，就沒有更多的擴展選擇了。

　　一個全面的解決方案將允許用戶隨著時間的推移非常方便地增加存儲，從而解除個人錄像機后面的擴展端口數的限制，而且還不需要他們花費時間來管理文件系統。

　　容量擴展的實現

　　容量擴展是利用存儲處理器將硬盤驅動器連接在一起，并允許它們以單個驅動器的方式運行。容量擴展在概念上非常簡單，它對于改變存儲在數字家庭中的管理方式具有強大的內在影響。不過，在想象容量擴展的好處之前，理解它的技術基礎將大有裨益。

　　容量擴展借助以前僅在企業級層面應用的若干技術，并將它們應用于數字家庭當中，其目的就在于：對于消費者來說，向現有設備添加基于磁盤的存儲的復雜工作將變得簡單易行。其中需要用到的技術包括虛擬化、串行、堆疊、在線擴展與ｅＳＡＴＡ等。

　　虛擬化

　　容量擴展允許用戶為他們現有的數字存儲器增加空間，同時保持維護管理單個驅動器的方便性。為了實現這個目標，容量擴展借用了來自企業級存儲空間的一個叫做虛擬化的概念。實際上，虛擬化意味著在一個系統中不考慮其物理配置來存儲所有數字內容，而且它們是以單個分卷的形式出現并進行管理。在企業級層次上，這在過去就意味著采用多個服務器—僅用來存儲數據的專用計算機—并通過單個虛擬接口訪問并控制它們。

　　對于消費者來說，通過類似的方式工作使用一個存儲處理器實現容量擴展，該處理器是位于物理存儲設備與操作系統之間的一個芯片。這種存儲處理器遠勝于簡單的驅動器控制器，它接管了與它連接的所有存儲設備，而且讓它們對于操作系統來說看起來像是單個驅動器，這種處理叫做“存儲虛擬化”。

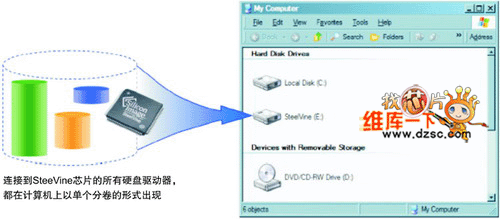

　　圖１　　硬盤驅動器管理的虛擬化

　　串行、堆疊與在線擴展

　　誠然，存儲虛擬化在使得存儲對消費者易用方面已經有了很大進展，但是光靠虛擬化仍然不夠。容量擴展包括牽涉到存儲增長問題的其他功能。其中一個重要的考慮就是驅動器如何相互作用?！按小泵枋隽艘粋€(gè)驅動器相互緊挨“層疊”在一起的模型，只有在上一個驅動器物理盤存滿后才使用下一個。這種方式的優點就是，用戶可以利用不同規格的驅動器的全部容量。

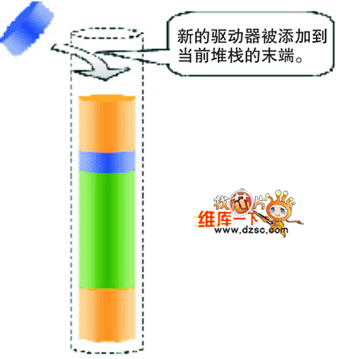

　　圖２　　多個硬盤驅動器的串連

　　堆疊是將硬盤驅動器以菊花鏈方式聚集起來，并將其虛擬化作為單個硬盤驅動器出現。這就意味著驅動器不需要為了虛擬化全部連接到同一個芯片上。此時，存儲處理器芯片擔當節點，它能夠連接到其他存儲處理器和硬盤驅動器上。在這個模型中，ｅＳＡＴＡ（外部串行ＡＴＡ接口）成為將存儲處理器連接在一起的總線。

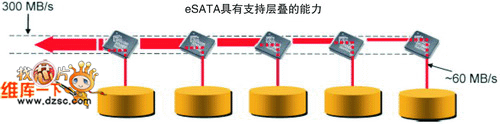

　　圖３　　堆疊，菊花鏈，驅動器

　　在線擴展僅僅意味著，新的驅動器能夠被添加到一個現有的驅動器組當中，而不會丟失已經存在于分卷中的任何數據。這就把用戶從必須在每次添加一個驅動器時重新格式化存儲器中解放出來，而且，非常重要的是，它能夠讓存儲器與時俱進地?cái)U(kuò)展。

　　高速ｅＳＡＴＡ接口

　　一代的ｅＳＡＴＡ　Ｇｅｎ２的速度可以達到３００ＭＢ／ｓ。目前的硬盤驅動器速度大約在６０ＭＢ／ｓ，單根ｅＳＡＴＡ電纜能夠傳輸來自至多五個全速工作驅動器的數據。相反，與其連接的快的外部連接１３９４ｂ（也稱為火線Ｂ）接口的速度僅為８０ＭＢ／ｓ，這就意味著即便是只連接兩個驅動器，由于電纜速度的限制，使用１３９４ｂ的性能也將下降４０％。ＵＳＢ?。玻敖涌趯λ俣鹊南拗聘螅渌俣葍H為ｅＳＡＴＡ的１／６左右。ｅＳＡＴＡ的高帶寬能力使容量擴展變得切實可行。

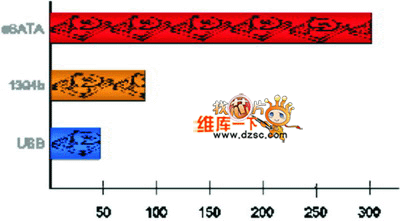

　　圖４?。澹樱粒裕僚c１３９４ｂ和ＵＳＢ的比較

　　容量擴展的好處

　　帶有容量擴展的智能存儲處理器使得可以隨時間逐步增長的基于磁盤的易用存儲成為現實。容量擴展允許用戶將其所有的驅動器視為單個虛擬分區卷，從而簡化了文件管理并降低了主機軟件的復雜性。這個模型通過在一個菊鏈中進行ｅＳＡＴＡ層疊并支持多個磁盤，從而使得用戶避免個人錄像機的單個擴展驅動器的限制。

　　隨著時間的推移，構建數１０ＴＢ存儲容量還要比您購買全部存儲便宜一些。硬盤驅動器價格持續下降的趨勢，意味著今后指定容量的驅動器將會比今天的成本更低，因此延期購買任何單個驅動器都會幫助您節省費用。

　　舉例來說，在２００３年，如果基于硬盤驅動器的外部存儲器１ＧＢ的平均價格為１美元，那么，１０ＴＢ的存儲容量將需要花費１０００美元。與此相反，如果用戶從２００３年到２００６年每年購買２５０　ＧＢ（隨著其存儲需求增長），那么，到現在他也將擁有１０ＴＢ的存儲容量，而只需要花費約６８９美元，比全部買齊節省了３０％以上。

　　圖５?。澹樱粒裕粒祩€(gè)驅動器連接在一個堆疊拓?fù)渲?/FONT>
