摘　要：主要介紹了一款３２?。獾模遥桑樱媒Y(jié)構ＣＰＵ的存儲器管理部件的設計。在對存儲器管理部件的原理，存在的必要性等方面進行介紹的基礎上，對設計的存儲器管理部件的結構，３種地址轉換機制：實地址轉換、塊地址轉換及段頁式地址轉換，以及部分單元電路等方面進行了詳細的介紹。

　　隨著處理器主頻的不斷升高，訪問存儲器的速度就越來越成為制約處理器性能提高的瓶頸。如何更加有效地管理好更多的存儲空間成了急待解決的問題。本文是基于某３２?。?a target="_blank">微處理器芯片研制而提出的，該ＣＰＵ是一個高集成度的、深亞微米工藝制造的高速超標量微處理器。本文將介紹其存儲器管理單元的地址變換機制的體系結構設計及電路實現。

　　１存儲器管理部件概述

　　存儲器管理部件（Ｍｅｍｏｒｙ?。停幔睿幔纾澹恚澹睿簟。眨睿椋?，ＭＭＵ）的主要任務是將由處理器發出的有效的是地址轉換為存儲器的物理地址。程序訪問存儲器使用的是有效地址，而處理器訪問存儲器使用物理地址［１］。其轉換方式主要有實地址模式、塊地址轉換和段頁式地址轉換３種。在地址轉換過程中，ＭＭＵ把ＣＰＵ發出的３２?。庥行У刂忿D(zhuǎn)換成５２?。馓摂M地址，然后再轉換成３２?。馕锢淼刂?。有效地址空間分為段（２５６　Ｍ）或塊（１２８ｋ￣２５６?。停?。段內再進一步細分為４　ｋＢ的頁。對于每個塊或頁，由操作系統產生地址描述符（頁表項ＰＴＥ或ＢＡＴ項）；在塊或頁被訪問時，ＭＭＵ利用這些描述符產生物理地址、保護信息及其他控制信息，為了快速訪問，還設計了ＴＬＢ和ＢＡＴ寄存器。

　　圖１是ＭＭＵ的結構框圖。有效地址的高２０位ＥＡ０￣ＥＡ１９轉換成物理地址的ＰＡ０￣ＰＡ１９，低１２位ＥＡ?。玻埃牛粒常弊鳛轫搩?nèi)偏移量不轉換。地址轉換之后，ＭＭＵ根據產生的３２　ｂ物理地址訪問存儲器子系統。

　

　?。驳刂忿D(zhuǎn)換機制

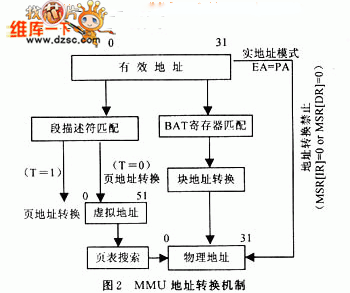

　　如圖２所示。當機器狀態寄存器ＭＳＲ［ＩＲ］＝０或ＭＳＲ［ＤＲ］＝０，采用實地址轉換模式，即直接把有效地址當作物理地址去訪問存儲器；當有效地址范圍比連續的物理存儲器的單頁（４　ｋＢ）大時，采用塊地址轉換（ＢＡＴ），這時ＭＳＲ［ＩＲ］＝１和／或ＭＳＲ［ＤＲ］＝１，匹配的ＢＡＴ項的優先級比任何段描述符都要高，完全忽略段描述符的信息；當ＭＳＲ［ＤＲ］＝１或ＭＳＲ［ＩＲ］＝１，且地址不由ＢＡＴ機制進行轉換，當相應的段描述符的Ｔ＝０時，選擇段地址轉換模式。

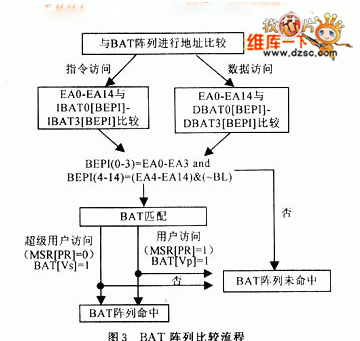

　　圖３所示為塊地址轉換的ＢＡＴ陣列比較流程。塊地址轉換由ＢＡＴ陣列實現，ＢＡＴ陣列存有８個存　儲器塊的地址轉換信息，ＢＡＴ陣列由操作系統維護，通過一組１６個專用寄存器實現，每塊由一對ＢＡＴ寄存器（ＢＡＴＵ，ＢＡＴＬ）組成，保存著塊的有效地址和物理地址的對應關系。進行指令地址轉換和數據地址轉換各有４對ＢＡＴ寄存器。ＢＡＴ陣列采用了全相聯結構，所以地址可以存放在任意一個ＢＡＴ［２］。另外，４個ＢＡＴ項的有效地址字段同時與訪問的有效地址比較來檢查是否匹配。每對ＢＡＴ寄存器定義了塊的有效地址的起始地址、塊的尺寸、物理地址空間相應的塊的起始位置。如果一個有效地址在一對ＢＡＴ寄存器定義的范圍內，其物理地址將由塊的物理地址的起始地址加上低端的有效地址偏移量組成?！—お?/FONT>
