對于許多消費類音視頻產品而言，ＮＡＮＤ閃存是一種比硬盤驅動器更好的存儲方案，這在不超過４ＧＢ的低容量應用中表現得猶為明顯。隨著人們持續追求功耗更低、重量更輕和性能更佳的產品，ＮＡＮＤ正被證明極具吸引力。

　?。危粒危拈W存陣列分為一系列１２８ｋＢ的區塊（ｂｌｏｃｋ），這些區塊是ＮＡＮＤ器件中的可擦除實體。擦除一個區塊就是把所有的位（ｂｉｔ）設置為“１”（而所有字節（ｂｙｔｅ）設置為ＦＦｈ）。有必要通過編程，將已擦除的位從“１”變?yōu)椤埃啊薄５木幊虒?shí)體是字節（ｂｙｔｅ）。一些ＮＯＲ閃存能同時執行讀寫操作（見下圖１）。雖然ＮＡＮＤ不能同時執行讀寫操作，它可以采用稱為“映射（ｓｈａｄｏｗｉｎｇ）”的方法，在系統級實現這一點。這種方法在個人電腦上已經沿用多年，即將ＢＩＯＳ從速率較低的ＲＯＭ加載到速率較高的ＲＡＭ上。

　?。危粒危牡男瘦^高，是因?yàn)椋危粒危拇袥]有金屬觸點。ＮＡＮＤ閃存單元的大小比ＮＯＲ要?。ǎ矗疲玻海保埃疲玻┑脑?，是ＮＯＲ的每一個單元都需要獨立的金屬觸點。ＮＡＮＤ與硬盤驅動器類似，基于扇區（頁），適合于存儲連續的數據，如圖片、音頻或個人電腦數據。雖然通過把數據映射到ＲＡＭ上，能在系統級實現隨機存取，但是，這樣做需要額外的ＲＡＭ存儲空間。此外，跟硬盤一樣，ＮＡＮＤ器件存在壞的扇區，需要糾錯碼（ＥＣＣ）來維持?jǐn)?shù)據的完整性。

　　存儲單元面積越小，裸片的面積也就越小。在這種情況下，ＮＡＮＤ就能夠?yàn)楫?dāng)今的低成本消費市場提供存儲容量更大的閃存產品。ＮＡＮＤ閃存用于幾乎所有可擦除的存儲卡。ＮＡＮＤ的復用接口為所有的器件和密度都提供了一種相似的引腳輸出。這種引腳輸出使得設計工程師無須改變電路板的硬件設計，就能從更小的密度移植到更大密度的設計上。

　?。危粒危呐cＮＯＲ閃存比較

　?。危粒危拈W存的優點在于寫（編程）和擦除操作的速率快，而ＮＯＲ的優點是具有隨機存取和對字節執行寫（編程）操作的能力（見下圖圖２）。ＮＯＲ的隨機存取能力支持直接代碼執行（ＸｉＰ），而這是嵌入式應用經常需要的一個功能。ＮＡＮＤ的缺點是隨機存取的速率慢，ＮＯＲ的缺點是受到讀和擦除速度慢的性能制約。ＮＡＮＤ較適合于存儲文件。如今，越來越多的處理器具備直接ＮＡＮＤ接口，并能直接從ＮＡＮＤ（沒有ＮＯＲ）導入數據。

　?。危粒危牡恼嬲锰幨蔷幊趟俣瓤臁⒉脸龝r(shí)間短。ＮＡＮＤ支持速率超過５Ｍｂｐｓ的持續寫操作，其區塊擦除時間短至２ｍｓ，而ＮＯＲ是７５０ｍｓ。顯然，ＮＡＮＤ在某些方面具有優勢。然而，它不太適合于直接隨機存取。

　　對于１６位的器件，ＮＯＲ閃存大約需要４１個Ｉ／Ｏ引腳；相對而言，ＮＡＮＤ器件僅需２４個引腳。ＮＡＮＤ器件能夠復用指令、地址和數據總線，從而節省了引腳數量。復用接口的一項好處，就在于能夠利用同樣的硬件設計和電路板，支持較大的ＮＡＮＤ器件。由于普通的ＴＳＯＰ－１封裝已經沿用多年，該功能讓客戶能夠把較高密度的ＮＡＮＤ器件移植到相同的電路板上。ＮＡＮＤ器件的另外一個好處顯然是其封裝選項：ＮＡＮＤ提供一種厚膜的２Ｇｂ裸片或能夠支持多四顆堆疊裸片，容許在相同的ＴＳＯＰ－１封裝中堆疊一個８Ｇｂ的器件。這就使得一種封裝和接口能夠在將來支持較高的密度。

　　圖１　不同閃存單元的對比

　　圖２?。危希议W存的隨機存取時間為０．１２ｍｓ，而ＮＡＮＤ閃存的字節隨機存取速度要慢得多

　　ＮＡＮＤ基本操作

　　以２Ｇｂ?。危粒危钠骷槔?，它由２０４８?jìng)€(gè)區塊組成，每個區塊有６４個頁（見圖３）。

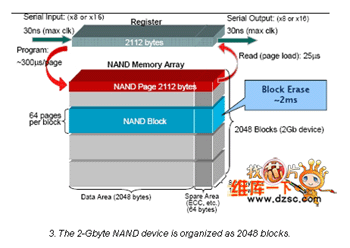

　　圖３　２ＧＢ?。危粒危拈W存包含２，０４８?jìng)€(gè)區塊

　　每一個頁均包含一個２０４８字節的數據區和６４字節的空閑區，總共包含２，１１２字節。空閑區通常被用于ＥＣＣ、耗損均衡（ｗｅａｒ　ｌｅｖｅｌｉｎｇ）和其它軟件開銷功能，盡管它在物理上與其它頁并沒有區別。ＮＡＮＤ器件具有８或１６位接口。通過８或１６位寬的雙向數據總線，主數據被連接到ＮＡＮＤ存儲器。在１６位模式，指令和地址僅僅利用低８位，而高８位僅僅在數據傳輸周期使用。

　　擦除區塊所需時間約為２ｍｓ。一旦數據被載入寄存器，對一個頁的編程大約要３００μｓ。讀一個頁面需要大約２５μｓ，其中涉及到存儲陣列訪問頁，并將頁載入１６，８９６位寄存器中。

　　除了Ｉ／Ｏ總線，ＮＡＮＤ接口由６個主要控制信號構成：

　?。保酒瑔?dòng)（Ｃｈｉｐ　Ｅｎａｂｌｅ，?。茫牛＃喝绻麤]有檢測到ＣＥ信號，那么，ＮＡＮＤ器件就保持待機模式，不對任何控制信號作出響應。

　?。玻畬懯鼓埽ǎ祝颍椋簦濉。牛睿幔猓欤澹。祝牛＃骸。祝牛Ｘ?fù)責將數據、地址或指令寫入ＮＡＮＤ之中。

　?。常x使能（Ｒｅａｄ?。牛睿幔猓欤澹。遥牛＃骸。遥牛Ｔ试S輸出數據緩沖器。

　?。矗噶铈i存使能（Ｃｏｍｍａｎｄ?。蹋幔簦悖琛。牛睿幔猓欤?，?。茫蹋牛骸‘?dāng)ＣＬＥ為高時，在ＷＥ＃信號的上升沿，指令被鎖存到ＮＡＮＤ指令寄存器中。

　　５．地址鎖存使能（Ａｄｄｒｅｓｓ?。蹋幔簦悖琛。牛睿幔猓欤?，?。粒蹋牛寒?dāng)ＡＬＥ為高時，在ＷＥ＃信號的上升沿，地址被鎖存到ＮＡＮＤ地址寄存器中。

　?。叮途w／忙（Ｒｅａｄｙ／Ｂｕｓｙ，?。遥拢＃喝绻危粒危钠骷?，Ｒ／Ｂ＃信號將變低。該信號是漏極開路，需要采用上拉電阻。

　　數據每次進／出ＮＡＮＤ寄存器都是通過１６位或８位接口。當進行編程操作的時候，待編程的數據進入數據寄存器，處于在ＷＥ＃信號的上升沿。在寄存器內隨機存取或移動數據，要采用專用指令以便于隨機存取。

　　數據寄存器輸出數據的方式與利用ＲＥ＃信號的方式類似，負責輸出現有的數據，并增加到下一個地址。ＷＥ＃和ＲＥ＃時鐘運行速度極快，達到３０ｎｓ的水準。當ＲＥ?；颍茫牛２粸榈偷臅r(shí)候，輸出緩沖器將為三態。這種ＣＥ＃和ＲＥ＃的組合使能輸出緩沖器，容許ＮＡＮＤ閃存與ＮＯＲ、ＳＲＡＭ或ＤＲＡＭ等其它類型存儲器共享數據總線。該功能有時被稱為“無需介意芯片啟動（ｃｈｉｐ?。澹睿幔猓欤濉。洌铮睿В簟。悖幔颍澹薄＿@種方案的初衷是適應較老的ＮＡＮＤ器件，它們要求ＣＥ＃在整個周期為低（譯注：根據上下文改寫）。

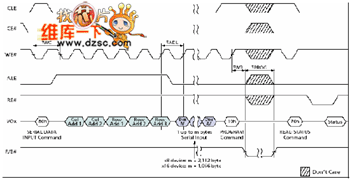

　　圖４　輸入寄存器接收到頁編程（８０ｈ）指令時，內部就會全部重置為１ｓ，使得用戶可以只輸入他想以０位編程的數據字節

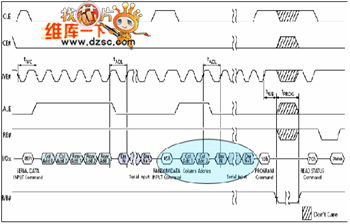

　　圖５　帶有隨機數據輸入的編程指令。圖中加亮的扇區顯示，該指令只需要后面跟隨著數據的２個字節的地址

　　所有ＮＡＮＤ操作開始時，都提供一個指令周期（表１）。

　　當輸出一串ＷＥ＃時鐘時，通過在Ｉ／Ｏ位７：０上設置指令、驅動ＣＥ＃變低且ＣＬＥ變高，就可以實現一個指令周期。注意：在ＷＥ＃信號的上升沿上，指令、地址或數據被鎖存到ＮＡＮＤ器件之中。如表１所示，大多數指令在第二個指令周期之后要占用若干地址周期。注意：復位或讀狀態指令例外，如果器件忙，就不應該發送新的指令。

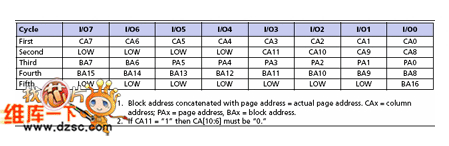

　　以２Ｇｂ　ＮＡＮＤ器件的尋址方案為例，和第二地址周期指定列地址，該列地址指定頁內的起始字節（表２）。

　　注意：因?yàn)橐涣械奈恢檬牵玻保保?，該位置的地址就是０８ｈ（在第二字?jié)中）和３Ｆｈ（在字節中）。ＰＡ５：０指定區塊內的頁地址，ＢＡ１６：６指定區塊的地址。雖然大多編程和讀操作需要完整的５字節地址，在頁內隨機存取數據的操作僅僅用到和第二字節。塊擦除操作僅僅需要三個字節（第三、第四和第五字節）來選擇區塊。

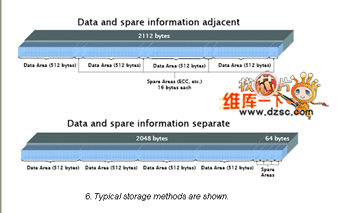

　　圖６　典型的存儲方法

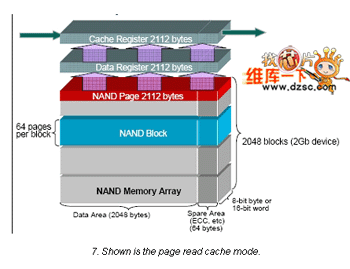

　　圖７　頁讀緩存模式

　　總體而言，ＮＡＮＤ的基本操作包括：復位（Ｒｅｓｅｔ，?。疲疲瑁┎僮鳌⒆xＩＤ（Ｒｅａｄ?。桑?，?。埃埃瑁┎僮?、讀狀態（Ｒｅａｄ　Ｓｔａｔｕｓ，?。罚埃瑁┎僮鳌⒕幊蹋ǎ校颍铮纾颍幔恚┎僮?、隨機數據輸入（Ｒａｎｄｏｍ?。洌幔簦帷。椋睿穑酰?，?。福担瑁┎僮骱妥x（Ｒｅａｄ）操作等。

　　將ＮＡＮＤ連接到處理器

　　選擇內置ＮＡＮＤ接口的處理器或控制器的好處很多。如果沒有這個選擇，有可能在ＮＡＮＤ和幾乎任何處理器之間設計一個“無粘接邏輯（ｇｌｕｅｌｅｓｓ）”接口。ＮＡＮＤ和ＮＯＲ閃存的主要區別是復用地址和數據總線。該總線被用于指定指令、地址或數據。ＣＬＥ信號指定指令周期，而ＡＬＥ信號指定地址周期。利用這兩個控制信號，有可能選擇指令、地址或數據周期。把ＡＬＥ連接到處理器的第五地址位，而把ＣＬＥ連接到處理器的第四地址位，就能簡單地通過改變處理器輸出的地址，任意選擇指令、地址或數據。這容許ＣＬＥ和ＡＬＥ在合適的時間自動設置為低。

　　為了提供指令，處理器在數據總線上輸出想要的指令，并輸出地址００１０ｈ；為了輸出任意數量的地址周期，處理器僅僅要依次在處理器地址００２０ｈ之后輸出想要的ＮＡＮＤ地址。注意，許多處理器能在處理器的寫信號周圍指定若干時序參數，這對于建立合適的時序是至關重要的。利用該技術，你不必采用任何粘接邏輯，就可以直接從處理器存取指令、地址和數據。

　　多層單元

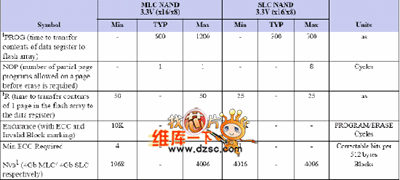

　　多層單元（ＭＬＣ）的每一個單元存儲兩位，而傳統的ＳＬＣ僅僅能存儲一位。ＭＬＣ技術有顯著的密度優越性，然而，與ＳＬＣ相比（表３），其速度或可靠性稍遜。因此，ＳＬＣ被用于大多數媒體卡和無線應用，而ＭＬＣ器件通常被用于消費電子和其它低成本產品。

　　如上所述，ＮＡＮＤ需要ＥＣＣ以確保數據完整性。ＮＡＮＤ閃存的每一個頁面上都包括額外的存儲空間，它就是６４個字節的空閑區（每５１２字節的扇區有１６字節）。該區能存儲ＥＣＣ代碼及其它像磨損評級或邏輯到物理塊映射之類的信息。ＥＣＣ能在硬件或軟件中執行，但是，硬件執行有明顯的性能優勢。在編程操作期間，ＥＣＣ單元根據扇區中存儲的數據來計算誤碼校正代碼。數據區的ＥＣＣ代碼然后被分別寫入到各自的空閑區。當數據被讀出時，ＥＣＣ代碼也被讀出；運用反操作可以核查讀出的數據是否正確。

　　有可能采用ＥＣＣ算法來校正數據錯誤。能校正的錯誤的數量取決于所用算法的校正強度。在硬件或軟件中包含ＥＣＣ，就提供了強大的系統級解決方案。簡單的硬件實現方案是采用簡單的漢明（Ｓｉｍｐｌｅ　Ｈａｍｍｉｎｇ）碼，但是，只能校正單一位錯誤。瑞德索羅門（Ｒｅｅｄ－Ｓｏｌｏｍｏｎ）碼提供更為強大的糾錯，并被目前的控制器廣為采用。此外，ＢＣＨ碼由于比瑞德索羅門方法的效率高，應用也日益普及。

　　要用軟件執行ＮＡＮＤ閃存的區塊管理。該軟件負責磨損評級或邏輯到物理映射。該軟件還提供ＥＣＣ碼，如果處理器不包含ＥＣＣ硬件的話。

　　編程或擦除操作之后，重要的是讀狀態寄存器，因?yàn)樗_認是否成功地完成了編程或擦除操作。如果操作失敗，要把該區塊標記為損壞且不能再使用。以前已編寫進去的數據要從損壞的區塊中搬出，轉移到新的（好的）存儲塊之中。２Ｇｂ?。危粒危牡囊?guī)范規定，它可以多有４０個壞的區塊，這個數字在器件的生命周期（額定壽命為１０萬次編程／擦除周期）內都適用。一些有壞塊的ＮＡＮＤ器件能夠出廠，主要就歸根于其裸片面積大。管理器件的軟件負責映射壞塊并由好的存儲塊取而代之。

　　利用工廠對這些區塊的標記，軟件通過掃描塊可以確定區塊的好壞。壞塊標記被固定在空閑區的個位置（列地址２０４８）。如果在０或１頁的列地址２０４８上的數據是“ｎｏｎ－ＦＦ”，那么，該塊要標記為壞，并映射出系統。初始化軟件僅僅需要掃描所有區塊確定以確定哪個為壞，然后建一個壞塊表供將來參考。

　　小心不要擦除壞塊標記，這一點很重要。工廠在寬溫和寬電壓范圍內測試了ＮＡＮＤ；一些由工廠標記為壞的區塊可能在一定的溫度或電壓條件下仍然能工作，但是，將來可能會失效。如果壞塊信息被擦除，就無法再恢復。
