切換鏡頭式激光頭結構與特點介紹
出處:中華龍 發布于:2008-04-09 09:01:06
DVD激光頭需要讀取DVD光盤信號,也要讀取CD光盤信號,但CD與DVD光盤的信號坑不一樣,軌跡寬度和碟片厚度等都不一樣,為能達到兼容目的,DVD激光頭的生產廠家采用了不同的方式給予解決。目前采用的方式是兩個透鏡切換方式、單透鏡改變光束焦點方式、液晶快門方式和雙波長方式等。
切換鏡頭式激光頭 該種激光頭采用了兩種不同的透鏡進行切換,分別對DVD光盤和CD光盤進行讀取。DVD用的透鏡比CD用的透鏡直徑要大,其焦點落在碟片的0.6mm厚度處,這樣就可以讀取單面雙層、雙面雙層的光盤信息。CD用透鏡的直徑比DVD要小,其焦點落在1.2mm厚度處,這樣就可以讀取CD、VCD光盤信息。

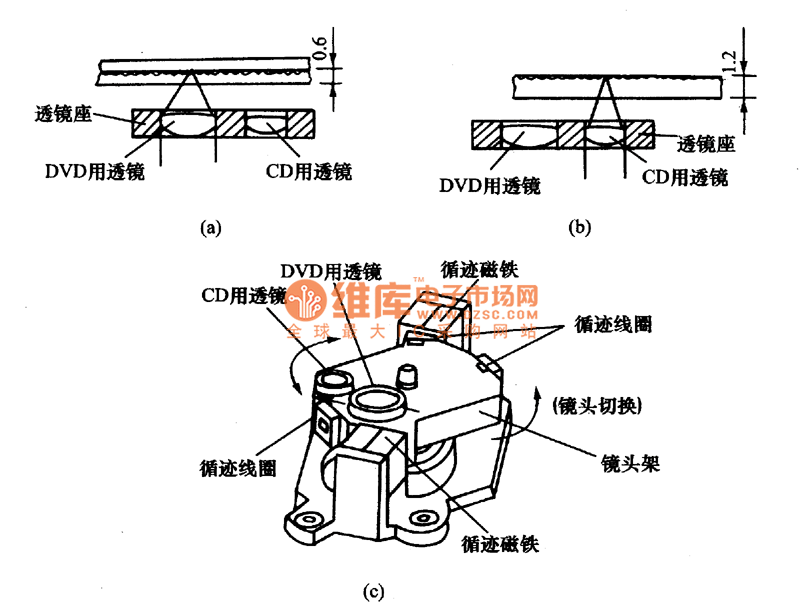

切換鏡頭式激光頭的外形如圖所示。其透鏡可以進行循跡跟蹤,即音圈電機通電后使透鏡在水平方向上做移動,達到兩個透鏡切換目的。
