大功率三極管
出處:houqj 發布于:2008-04-08 17:14:18
大功率三極管是指管子集電極耗散功率大于lW以上的晶體管。常見的大功率三極管外形如圖所示。它們的特點是工作電流大,而且體積也大,各電極的引線較粗而硬,集電極引線與金屬外殼或散熱片相連。這樣金屬外殼就是管子的集電極,塑封三極管的自帶散熱片也就成為集電極了。
大功率三極管根據其特征頻率的不同分為高頻大功率三極管(f(T)>3MHz)和低頻大功率三極管 (f(T)<(3MHz)。
常用的高頻大功率三極管有3DA87、3DAl51、3DAl52、3DA88、3DAg3、3DA30、3DAl4、3DA41、3DAl、3DA2、3DA3等。高頻大功率三極管主要用于功率驅動電路、功率放大電路、通信電路的設備中。
常用的低頻大功率三極管有:3DDl2、3DDl3、3DDl4、3DDl5、3DD50、3DDl00、3DD52、3DDlO2、3DD205、3DD207、3DD301、3CD6、3CD3O、DD0l、DD03等。低頻大功率三極管的用途很廣泛,如電視機、擴音機、音響設備的低頻功率放大電路、穩壓電源電路、開關電路等。

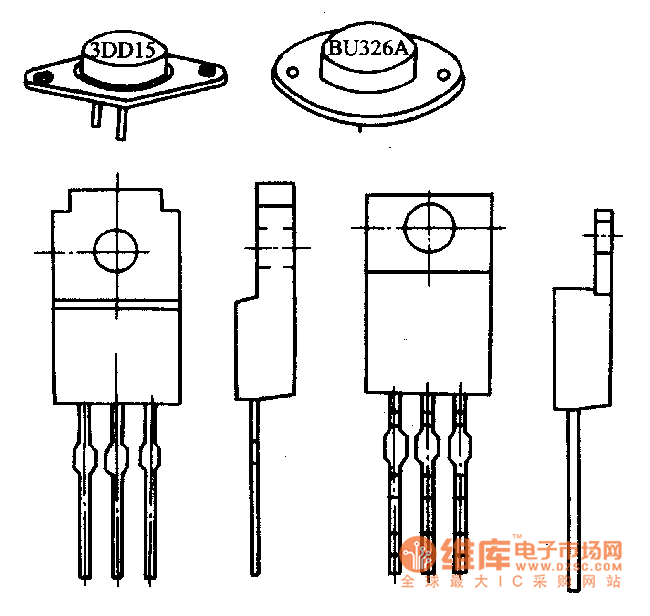

圖:大功率三極管的外形
