雙焦點式激光頭結構與特點介紹
出處：tianyong 發布于：2008-04-09 09:09:10
雙焦點式激光頭 該激光頭是利用一個物鏡形成兩個聚焦點分別讀取DVD光盤和CD光盤。其方法是把物鏡的一面做成全息面，并與非球面鏡頭結合在一起，構成全息透鏡，使激光束透過非球面模壓玻璃透鏡時，在其表面形成特殊的全息衍射，來改變激光的波長，形成兩個聚焦點。
雙焦點式激光頭的工作原理如圖所示。在物鏡的中央部分配置全息透鏡，激光束通過全息鏡頭衍射出來，形成光(或稱1階光)并形成全息焦點，用于CD、VCD光盤的信息讀取。對于通過全息鏡頭但沒有發生衍射而透過透鏡的0次光(或稱0階光)則形成DVD的焦點用于DVD光盤的信息讀取。
雙焦點式激光頭的光路圖如圖所示。其中關鍵的是全息透鏡，其他鏡片與前述的激光頭大體相同，不再介紹。

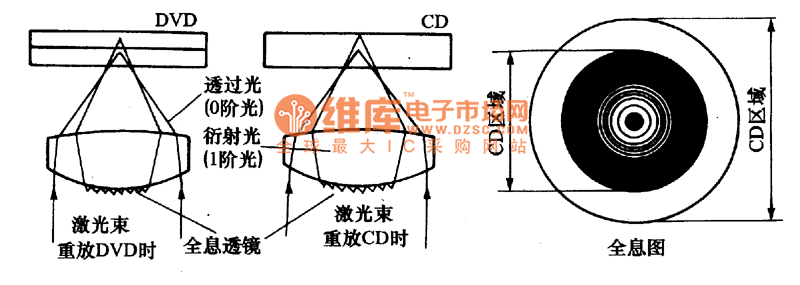

(a) 雙焦點式激光頭工作原理

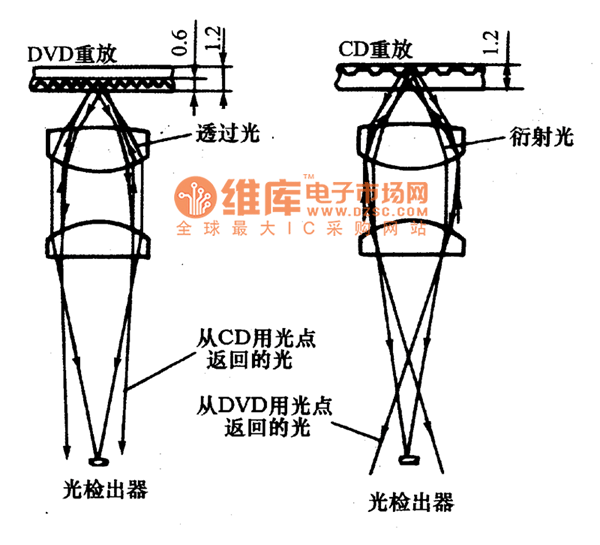

(b) 雙焦點式激光頭光路
