S一2型封裝形式的晶體管
出處:2331 發布于:2008-04-08 15:36:53
S一2型封裝形式的晶體管外形如圖所示。采用此種封裝的三極管有3DG57、3DG6等。
S一2型三極管的引腳排列順序是:將管子的引腳朝下,把有切角的一面(印有型號的面)對著自己,從左向右依次為E、B、C。

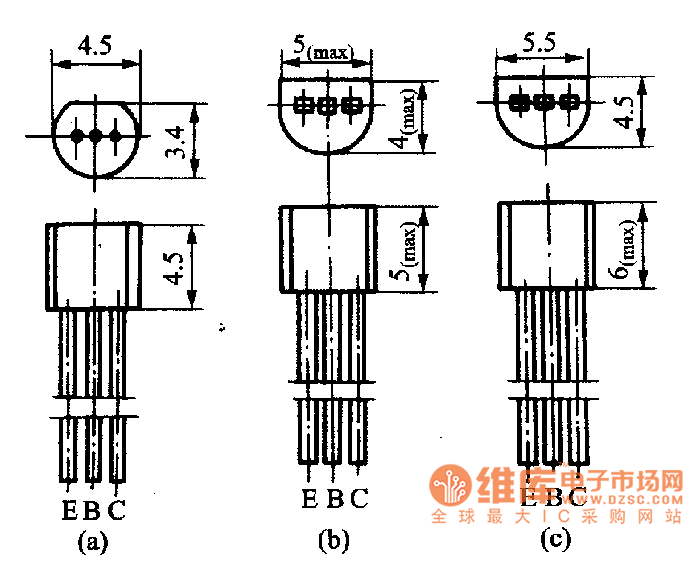

圖:S一2型三極管封裝外形和弓腳分布
