S一4型封裝形式的三極管
出處：maychang 發布于：2008-04-08 15:38:11
S一4型封裝形式的三極管外形如圖所示。該種封裝的三極管可分為S一4A和S一4B型兩種。采用此種封裝的三極管有3CG9092、3CG9093、3DG9092、3DG9043、3DG2271、3DG2383、3DG2655、3DA87、3DA93等。
S一4型封裝的三極管引腳排列順序與S一1、S一2有所不同，識別方法是將管子的引腳朝上，讓管子的圓面對著自己，從左至右依次為E、B、C腳。
S一4型封裝的三極管引腳排列順序與S一1、S一2有所不同，識別方法是將管子的引腳朝上，讓管子的圓面對著自己，從左至右依次為E、B、C腳。

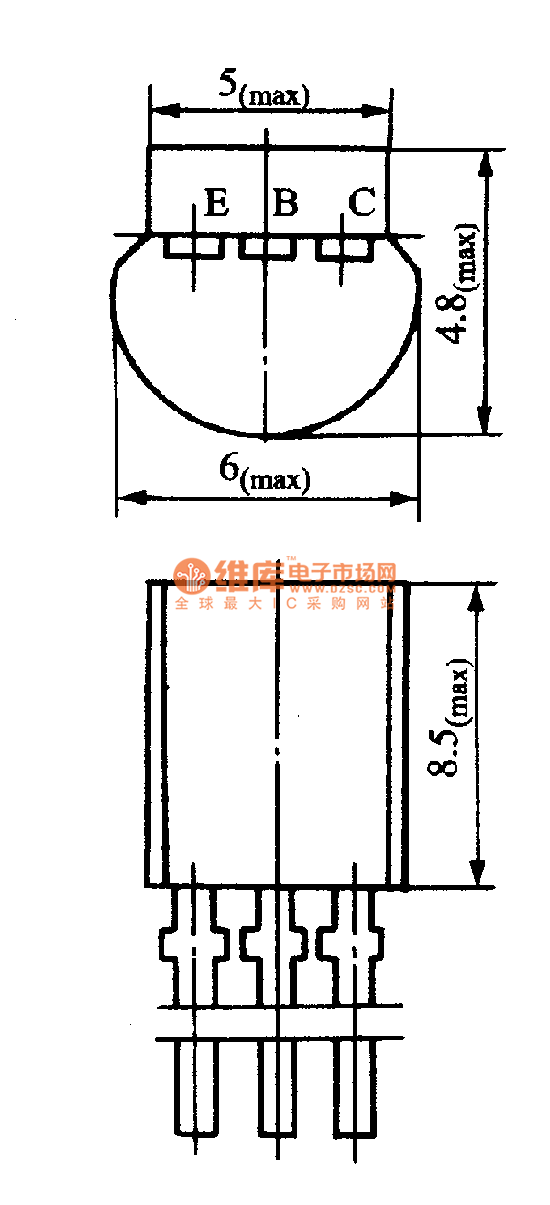

圖:S一4型三極管外形與弓腳分布
