四線型物鏡機構介紹
出處：kof_okok 發布于：2008-04-08 15:36:01

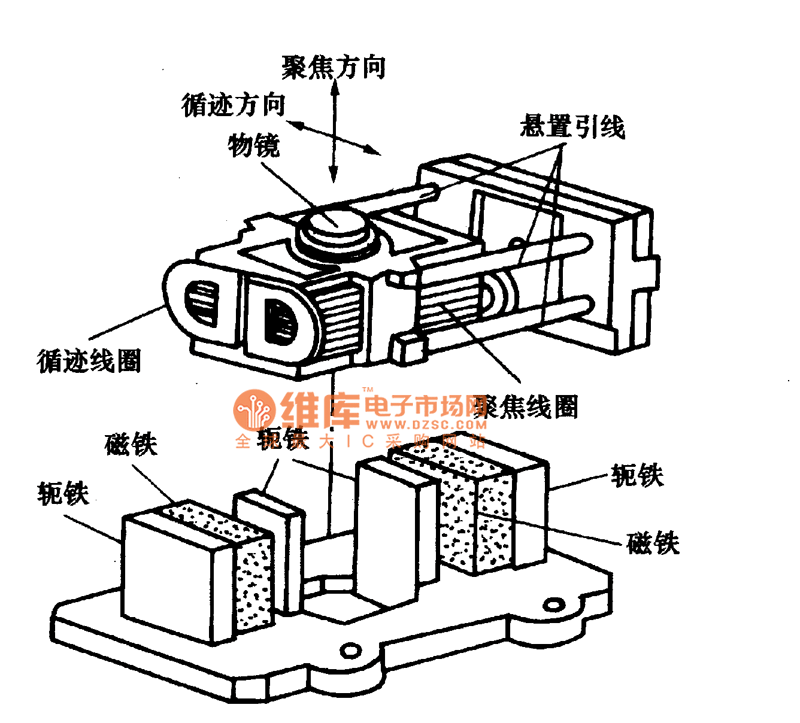

四線型物鏡組件結構如圖所示。它把物鏡固定在塑料骨架的中央圓孔頂端，聚焦線圈直接繞在骨架的四周，循跡線圈繞制成4個頭尾串聯的橢圓形線圈，對稱地貼在聚焦線圈的兩側，然后用4根具有彈性的金屬線將兩線圈引出，這4根線平行地焊在支架上，并將物鏡骨架懸置于磁鐵座中;當聚焦線圈和循跡線圈都有電流通過時，由于兩線圈的感應磁場與固定磁場的相互作用，便會使物鏡骨架做二維方向的移動，如聚焦或循跡其一個線圈有電流通過時，便可使物鏡沿著聚焦方向或循跡方向移動。此種物鏡結構多用于臺式的CD唱機和視盤機中。
關鍵詞：四線型物鏡機構介紹
