通過這次仿真將看到接收機是如何將射頻信號的頻譜搬移到零頻的，域響應特性。這里使用的是諧波平 衡仿真（HB Simulation，HarmonicBalance Simulation），在接收機輸入端插入一個載頻為915MHz、電 平為一40dBm的交流信號作為信源。同樣的，本地振蕩器也使用交流功率信號源。另外需要對輸入、輸出 端進行編輯，分別命名為Vin、Vout i和Vout q。然后插入HB controller如圖1所示進行頻率設置。

　　注意：HB仿真中為了能夠正確地進行非線性分析，F(xiàn)IB controller中的頻率變量必須和原理圖中的信源頻 率相一致，如果有多個頻率需要設定，F(xiàn)req必須是輸出功率電平的信源。所以這里必須是本振頻率， Order指的是諧波個數。系統仿真原理圖如圖2所示。仿真結果如圖3所示。

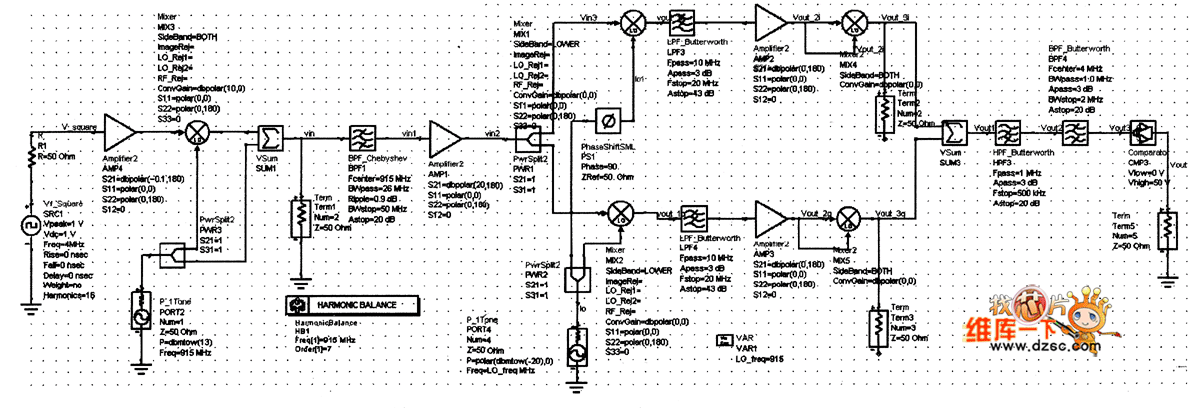

圖2    諧波分析仿真原理圖

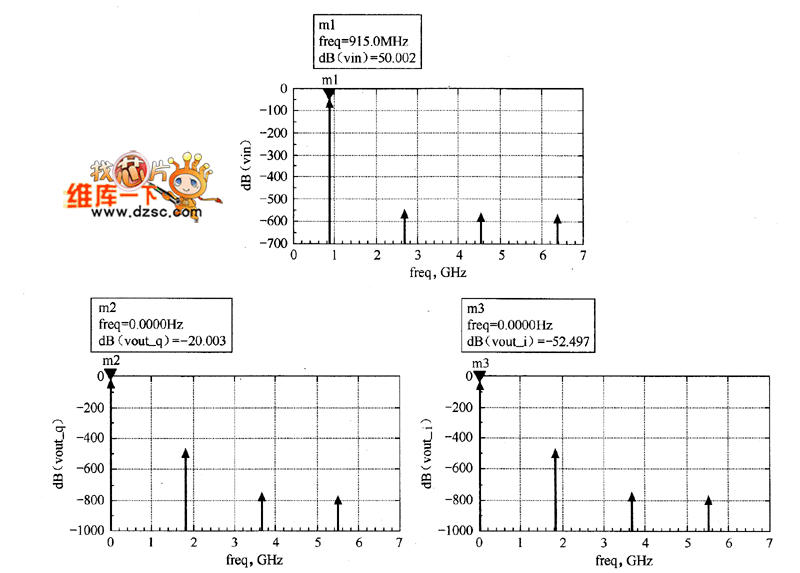

　　圖3 諧波分析仿真輸出
