系統增益預算分析
出處：dengm 發布于：2008-12-08 11:39:16
通過這個仿真將看到系統總增益在系統各個部分中的分配情況。預算增益仿真在諧波｜平衡分析以及交 流分析中都可以進行，但如果在交流仿真中進行，混頻器不能是晶體管級的。因為這里進行的是行為級仿 真，混頻器的非線性特征是己知的，所以就用交流分析來｜進行仿真。
頻率欄設為Single point，頻率為915MHz，Parameters欄中的Enable AC frequencyconverslon和 Perform budget dimulation都要激活，如圖1所示進行設置。
圖1 AC分析控件設置
預算分析還有兩項很重要的設置是預算路徑設定和建立預算增益方程。這項內容可以在仿真的下拉菜單 中找到，選擇好輸入端RF Source和輸出端Term2（因為I/Q兩支路的增益分配完全相同，故任意仿真其中 的一條即可），單擊Generate和Highlight就可設置好預算路徑，同時系統將自動生成預算增益方程，如 圖2所示。
圖2 預算增益方程
，從Simulation-AC palette中選出BudGain component，將其參數設置為如圖3所示即可。請注意 “，”的個數。
圖3 預算增益
仿真結果如圖4所示，從圖中可以看到整機預算增益的分配情況。預算增益仿真原理圖如圖5所示。

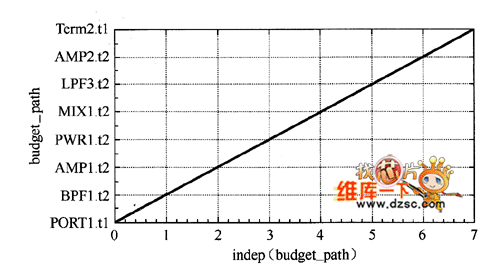

圖4 預算增益仿真分析結果

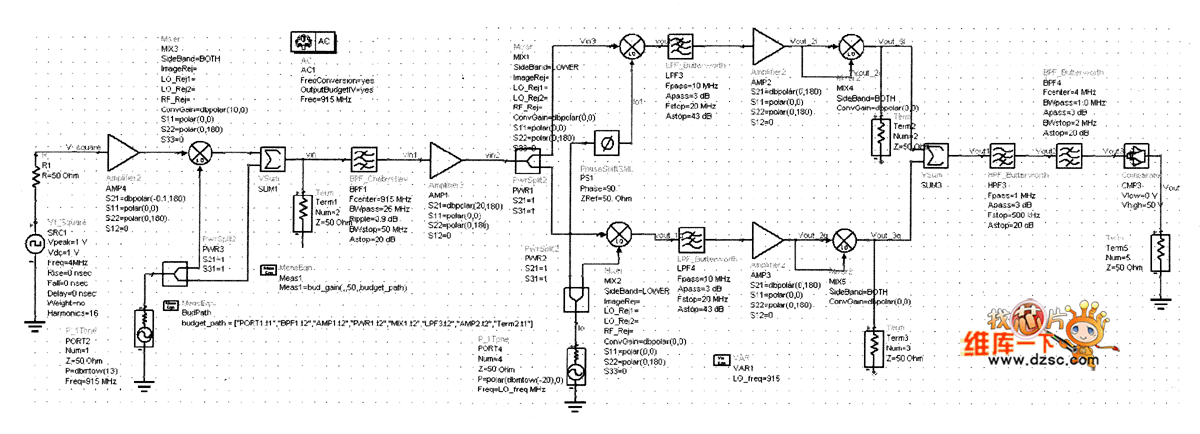

圖5 預算增益仿真原理圖
