系統傳輸信號的瞬態仿真分析
出處：yufu03 發布于：2008-12-08 11:28:34
將讀寫器發送部分的ADS仿真與接收部分進行聯調，系統仿真原理圖如圖4所示。在原理圖中插入瞬態仿 真控件（Transient Simulation Controller），然后進行設置。將仿真時間StopTime定為1000ns，仿真 步長設為Ins。
仿真后在數據顯示窗口中打開原始基帶信號、ASk調制輸入信號和終解調信號的時域圖像，如圖2所示 。從波形圖中可以看到，輸入信號是以915MHz為載頻的ASk調制信號；輸出信號明顯處于零中頻，輸出與 原始基帶編碼信號有一定的相位差。
接下來將時域特性轉變?yōu)轭l域特性。在Trace Expression設定dbm（fs（……）），輸出ASk調制信號和接收部分解調信號的傅里葉變換頻域圖像，如圖3所示。

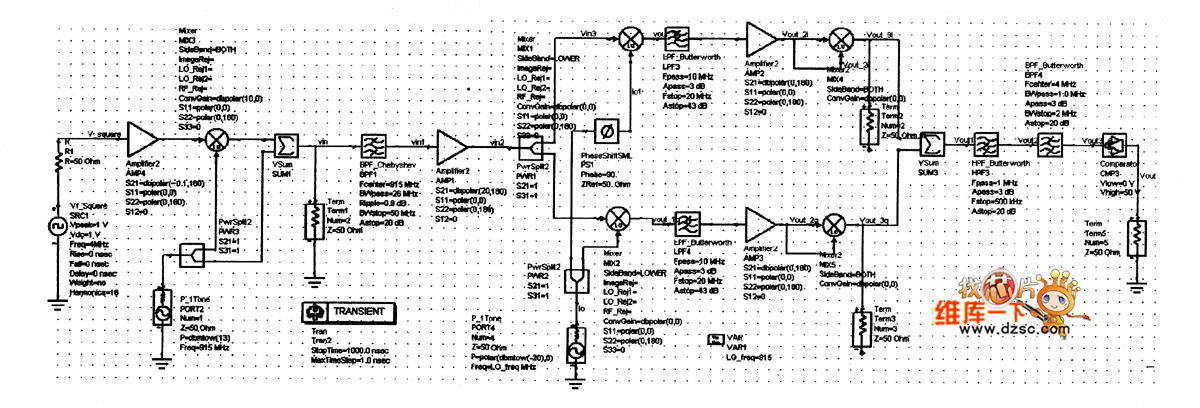

圖1 瞬態分析仿真原理圖
圖2 瞬態分析仿真波形

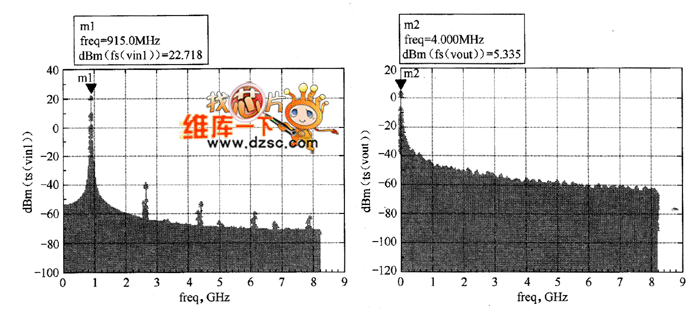

圖3 瞬態波形的傅里葉變換輸出
