系統信道選擇性仿真分析
出處：Zjp_fj 發布于：2008-12-08 11:23:48
信道選擇功能主要由中頻濾波器完成，對于這里的直接下變頻方案，就是要靠基帶低通濾波器來實現， 接下來進行信道選擇性仿真。仿真的電路圖就是整個系統的原理圖。
需要注意的是要對S_parameter Simulation Controller的Parameters欄進行設置，啟動AC frequency conversion，并將S－parameter freq.conv.port設為1端口，如圖1所示。

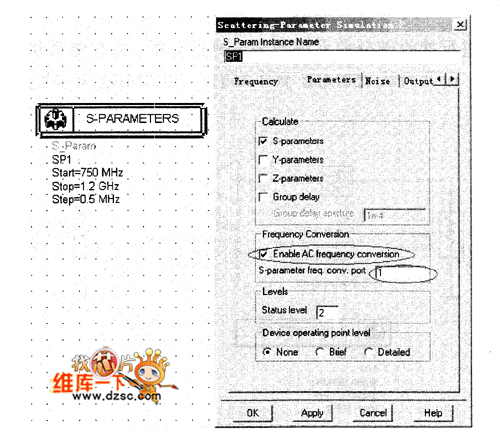

圖1 s參數仿真控件設置
仿真結果如圖2所示，從圖中可以看到，中心頻率915MHz處的增益為45dB，為系統的增益。

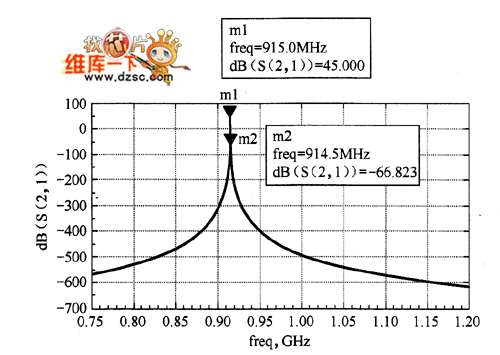

圖2 信道選擇性仿真分析結果
