射頻接口芯片電壓比較器的選擇
出處:bjjtyl 發布于:2008-12-08 10:56:40

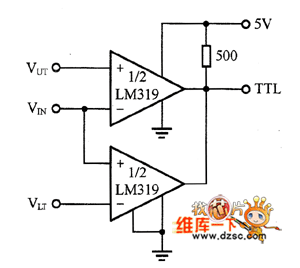

電壓比較器用于對解調信號進行整形,使其轉換為標準矩形波。選用飛利浦公司生產的高速、高電 壓比較器LM319。LM319為5V單一電源供電,芯片管腳分布情況如圖1所示,LM319的典型應用如圖2所示。

圖1 LM319的管腳分布當 圖2 LM319的典型應用電路
當VLT<VIN<VUT時,Vout=5V;當VIN<VLT或者VIN>VUT時,Vout=0V。
