1．90°相移功分器

　　90°相移功分器是接收電路信號處理的開始，其性能直接影響接收靈敏度和可靠性，經反復調研， 選用了美國MiniˉCircuits公司生產的、兩路正交輸出、型號為PSCQ－2－1000的功率分配器。該功分器 隔離度達27dB，插入損耗為0.28dB。

　　PSCQ－2－1000的管腳說明見表1。

　　2．0°相移功分器

　　0°相移功分器采用美國Mini－Circuits公司生產的、兩路同相輸出、型號為SCN－2-11的功率分配器。 該功分器的插入損耗為0.5dB，隔離度為22dB，具有體積小、功耗低等特點，工作范圍為800～1175MFlz， 廣泛應用于GSM、ISM領域。

　　表1  PSCQ-2-1000的管腳說明

　　SCN-2-11的管腳說明見表2

　　表2  SCN-2-11的管腳說明

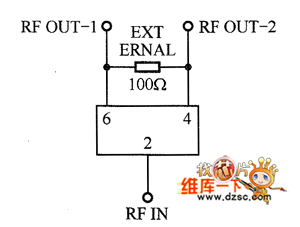

　　RF輸出管腳PORT1和PORT2之間需要外接100Ω的電阻，如圖1所示。

圖1 SCN－2-11的外接電路
