1．系統仿真原理圖

　　系統仿真原理圖如圖1所示。

圖1  系統射頻接口ADS仿真原理圖

　　2．射頻前端參數設置

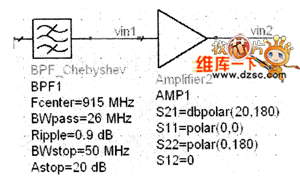

　　（1）前端的RF帶通濾波器采用四階切比雪夫帶通濾波器(BPF_Chebyshev),中心頻率Fcenter＝915MHz ，3dB帶寬為26MHz，截止帶寬為50MHz，期望能夠得到-20dB的帶外衰減。另外，通帶波紋為0.9dB，插入 損耗為2.6dB，如圖2示。

　?。?）前端放大器LNA增益為20dB，故將Amplifier設置為S21＝dbpolar（20，180）。

　　3．混頻器部分參數設置

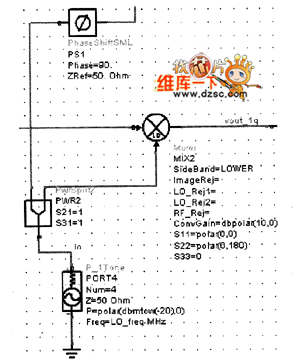

　?。?）本振：在Sources－Freq Domain palette選一電壓源，圖2系統射頻前端參數設置由于接收機中頻 為0，故本振頻率應和輸入信號頻率一致，這里設為變量LO＿freq，可以用VAR很方便地進行賦值，輸出電 壓功率設為-20dBm，如圖3所示。

　?。?）由于要將接收信號分為同相和正交兩路，所以本振信號也要分為兩路，一路直接和接收信號混頻， 一路先經移相器移相90°，再進入混頻器混頻，所以還要用到移相器和功率分配器，它們都可以從System －Passive palette中找到。

　?。?）下變頻部分的混頻器選用System-Amps ＆ Mixerpalette中的behavioral Mixer，注意不要錯選成 Mixer2，因為它是用來進行非線性分析的，而Mixer才是用來進行頻率轉換的。將混頻器的邊帶設為LOWER ，增益為10dB。

　　4．模擬基帶部分參數設置

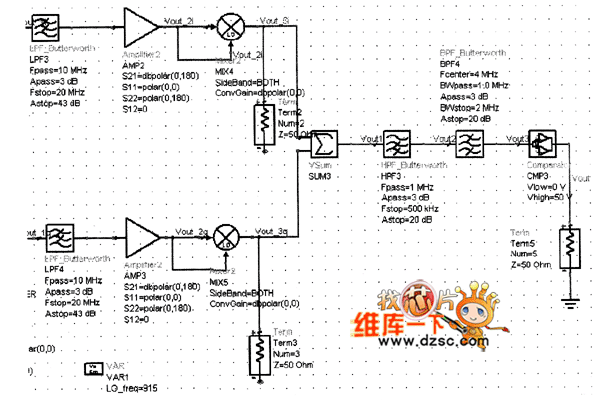

　　接下來的模擬基帶部分分為兩條支路，每條都由一個信道選擇低通濾波器、基帶放大器和自乘器級聯而 成，如圖4所示。信道選擇低通濾波器采用8階巴特沃斯濾波器，－3dB頻率轉折點為10MHz，止帶截點頻率 為20MHz，期望得到43dB的鄰道衰減。高通濾波器用于消除接收基帶信號的直流分量?；鶐Х糯笃鞯脑鲆?由外接電阻可調。在基帶輸出端加入端口Term2和Term3。


　　圖2 系統射頻前端參數設置　                                                                          　圖3 混頻器部分參數設置

　圖4 模擬基帶部分參數設置
