射頻接口芯片乘法器集成電路的選擇
出處：tom_xu 發布于：2008-12-08 10:44:31
乘法器選用了美國ANALOG DEVICES公司生產的AD835芯片，其管腳分布以及內部結構如圖1所示。
其傳遞函數為：
在本電路中，將X1、Y1端接地，輸入的雙極性信號同時接到X2、Y2端，這種接法對于輸入正弦波Esin ω t來說，輸出的信號為：

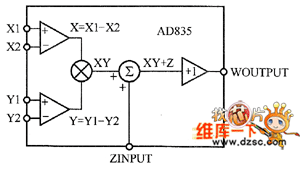

圖1 AD835的管腳分布及內部結構圖
在本讀寫器接收電路應用中，由于輸入的是脈沖信號，那么輸出的信號為E2/2U，即不管其輸入為正極性 信號還是負極性信號，都轉換為正極性信號。
