PAL器件的基本結構
出處：conwh 發布于：2008-12-06 15:00:14
PAL器件的構成原理以邏輯函數的簡與或式為主要依據，其基本結構如圖1所示。在PAL器件的兩個邏輯 陣列中，與陣列可編程，用來產生函數簡與或式中所必需的乘積項。因?yàn)樗皇侨g碼結構，所以允許 器件有多個輸人端。PAL器件的或陣列不可編程，它完成對指定乘積項的或運算，產生函數的輸出。例如，圖1所示的與陣列有4個輸入端，通過編程允許產生10個乘積項?；蜿嚵杏?個四輸人或門組成，每個或門允許輸人4個乘積項，或陣列的每個輸出端可以輸出任意4個或少于4個乘積項的四變量組合邏輯函數。

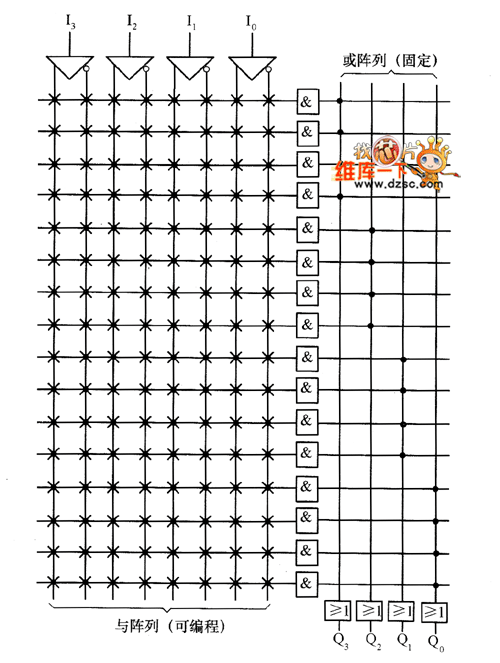

圖1 PAL器件的基本結構
