由于可編程邏輯器件的陣列結構特點，用以前所習慣的邏輯函數表示方法難以描述其內部電路，因此在 PLD中提出了一些新的邏輯約定。這些邏輯約定使PLD芯片內部的配置和邏輯圖一一對應，并能把邏輯圖與 真值表密切結合，構成一種緊湊而易于識讀的形式。下面給出PLD的有關邏輯約定。

　?。?）輸入緩沖單元

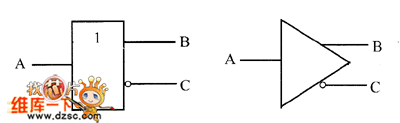

　　PLD的輸入緩沖單元由若干個緩沖器組成，每個緩沖器產生該輸入變量的原變量和反變量，其邏輯表示方 法如圖1所示，圖中B＝A，C=A。

　?。?）與門和或門

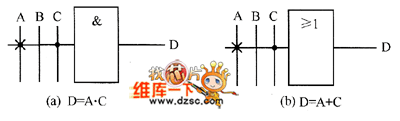

　　PLD中的兩種基本邏輯陣列：與陣列和或陣列。它們分別由若干個與門和或門組成，每個與門和或門都是 多輸入、單輸出形式。為便于對PLD的邏輯關系易于了解、編程和使用，通常采用如下的約定，以三輸人與門為例，圖2所示為具有3個輸人項的與門的表示方法。

　　圖1 PLD緩沖器表示法　                                                                                             　圖2 與門和或門的PLD表示法

　　在圖2（a）中，3條豎線A，B，C均為輸人項，輸入到與門去的一條橫線稱為積項線，輸人線與積項線的 交叉點是編程點。在編程點處連有編程器件，如熔絲、SIMOS或FLOTEX等編程MOS器件，若在交叉點處的編 程器件接通輸人線和積項線（如熔絲耒“燒斷”，或編程MOS器件形成溝道），稱為接通連接，則在編程 點處以“×”表示，如圖2中輸人線A與積項線的交叉點處有“×”號，即表示輸人A與積項線連通。若在 交叉點處的編程器件不連通輸入線與積項線（如熔絲“燒斷”，或編程MOS器件未形成溝道），稱為斷開 連接，則交叉點處無“×”號，如輸人B與積項線不連。另外，在PLD中有些輸人線和積項線的交叉點處不 是用編程器件來連接而是內部固定接通的，稱為硬線連接，此時在交叉點處以實圓點“·”來表示，如圖 2中輸人C與積項線為硬線連接?？梢钥闯觯瑘D2與電路的積項線輸出：D＝A·C。同樣，對PLD中有可編程 的或陣列時，其表示方法如圖2（b）所示。

　?。?）簡化的PLD表示

　　為了方便設計，在PLD的邏輯描述中常用一種簡化的邏輯表示方法，如圖3所示。圖3（a）為一種輸人項 全部被接入的與門表示方法，其乘積項為D＝A·A·B·B。

　　圖3（b）是其簡化表示方法。因為在PLD設計中，常常會遇到輸人項全部被接入的情況，使用這種簡化 符號，可以簡捷、清晰地將這類情況表示出來。值得注意的是，這種表示方法ˉ意味著該乘積項輸出總為 邏輯“0”。

　　圖4給出了利用PLD表示法描述邏輯電路F＝A+B的示意圖。


　　圖3 簡化PLD表示法                                                                                         圖4 F＝A+B的PLD表示法
