1．專用輸出的基本門陣列結構

　　專用輸出結構如圖1所示，組合邏輯宜采用這種結構。圖中的輸出部分采用或非門，因而也稱這種結構為 輸出低電平有效。若輸出采用或門，則稱為高電平有效器件；若將輸出部分的或非門改為互補輸出的或門 ，則稱為互補輸出器件。

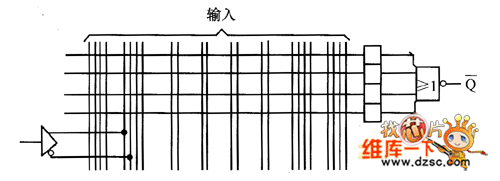

圖1 專用輸出結構

　　2．可編程I/O結構

　　可編程I/O結構如圖2所示。其中上面一個與門所對應的乘積項用于選通三態緩沖器。如果編程時使此 乘積項為“0”，即將該與門的所有輸人項全部接通，則三態緩沖器保持高阻狀態，這時對應的I/O引腳就 可作為輸人腳用，右邊的互補輸出反饋緩沖器作為輸入緩沖器。相反，若編程時使該乘積項為“1”，則 三態緩沖器常通，對應的I／0腳用作輸出，同時該輸出信號經過互補輸出反饋緩沖器可反饋到輸人端。一 般情況下，三態輸出緩沖器受乘積項控制，可以輸出“0”，“1”或高阻狀態。

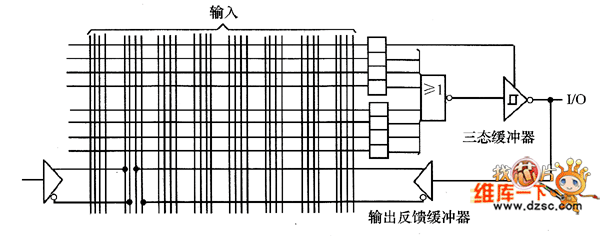

圖2 I/0結構

　　3，寄存（時序）輸出結構

　　寄存輸出結構如圖3所示，在系統時鐘（CLOCK）的上升沿，把或門輸出存人D觸發器，然后通過選通三 態緩沖器把它送到輸出端Q（低電平有效）。同時，D觸發器的Q端經過輸出反饋緩沖器反饋到與陣列，這 樣PAL器件就能夠?qū)崿F(xiàn)復雜的邏輯功能。

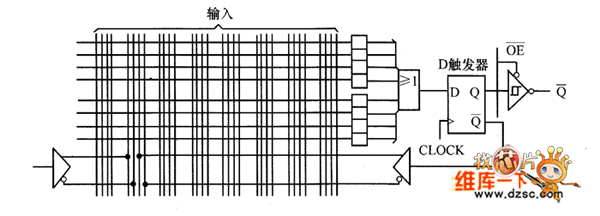

圖3 寄存輸出結構

　　4．異或結構

　　異或結構的PAL器件主要是在輸出部分增加一個異或門，如圖4所示，把乘積和分為兩個和項，這兩個和 項相異或后，在時鐘的上升沿存人D觸發器內。異或型PAL具有寄存型PAL器件的一切特征，而且利用A+0＝ A和A+1＝A很容易實現有條件的保持操作和取反操作。這種操作為計數器和狀態機設計提供了簡易的實現 方法。

　　5．算術選通反饋結構

　　這種結構是在異或結構的基礎上增加了反饋選通電路，如圖5所示，它可以對反饋?lái)?xiàng)

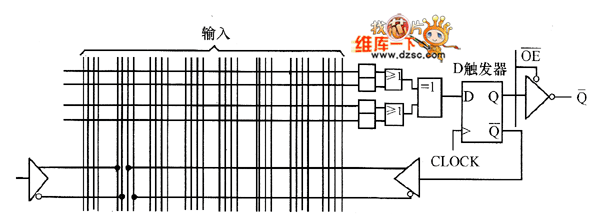

圖4 異或PAL

　　Q和輸入項I進行二元邏輯操作，產生4個或門輸出，進而獲得16種可能的邏輯組合，如圖6所示。這種結構 的PAL對實現快速算術操作（如相加、相減、大于、小于等）很有用。

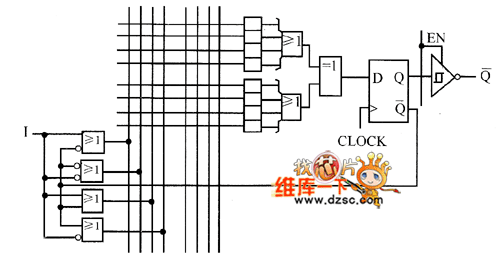

圖5 PAL的算術選通反饋結構

　　在組成PAL的與陣列、或陣列、輸出單元和I/O端的4部分中，與陣列和或陣列是部分；輸出單元的主 要功能是決定輸出極性、是否有寄存器作為存儲單元、組織各種輸出并決定反饋途徑；I/O端結構決定是 否一端可作為輸入端、輸出端或可控的I/0端。

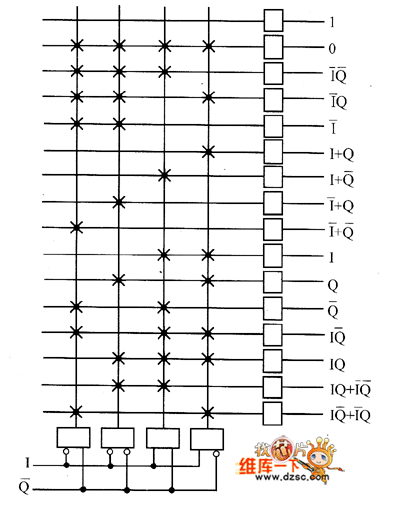

圖6  PAL產生算術邏輯功能
