RFID系統諧波仿真分析
出處：awey 發布于：2008-12-10 13:43:11
插入諧波平衡（Harmnonlc Balance）仿真控件，設置控件主頻率Freq［1］＝915MHz，輸出諧波個數Order［1］＝7。
?。?）Type A協議下的諧波分析
仿真原理圖如圖1所示。仿真輸出系統諧波分布情況如圖2所示。從圖中可見，系統的主頻為915MHz，基帶信號得到了27．895dB的增益。

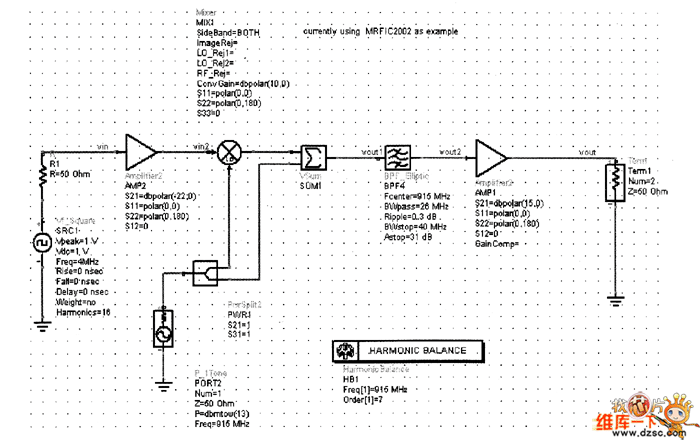

圖1 Type A諧波分析原理圖

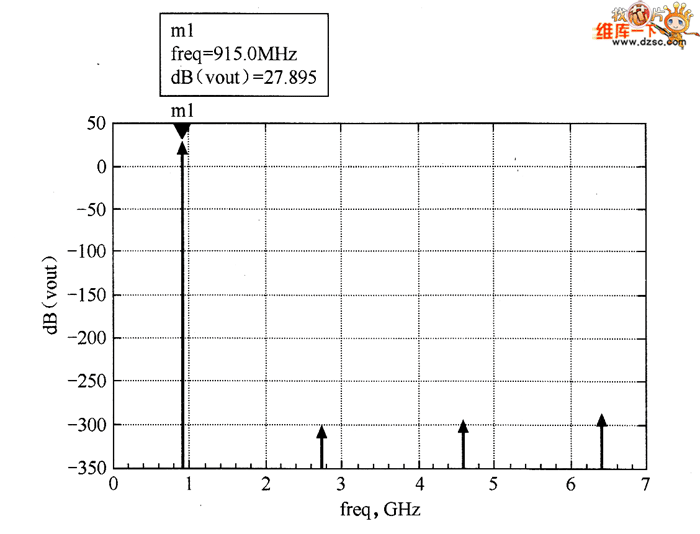

圖2 Type A諧波分析輸出
（2）Type B協議下的諧波分析
仿真原理圖如圖3所示，兩次改變放大器AMP2的增益分別為-22dB和-0. 1dB。從圖4中可見，系統的主頻為915MHz，基帶信號得到了25.441dB的增益。從圖5和圖6中可知，系統的主頻為915MHz，基帶信號得到了34. 158dB的增益。對Type A和Type B協議下的諧波仿真分析進行比較，可以看出：由于在本仿真中Type A和Type B的差別僅在于調制深度的不同（表現為放大器AMP2增益的差異），因此兩種協議下系統的主頻均為915MHz，但增益大小受AMP2增益的影響。

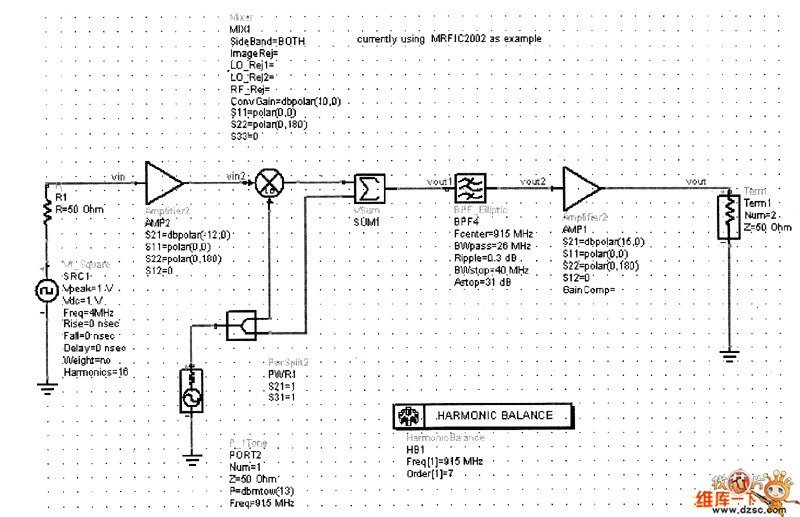

圖3 Type B（調制深度11％）諧波分析原理圖

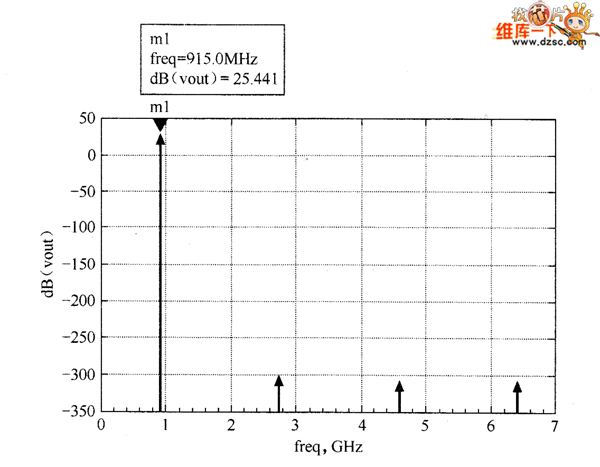

圖4 Type B（調制深度11％）諧波分析輸出
圖5 Type B（調制深度99％）諧波分析原理圖

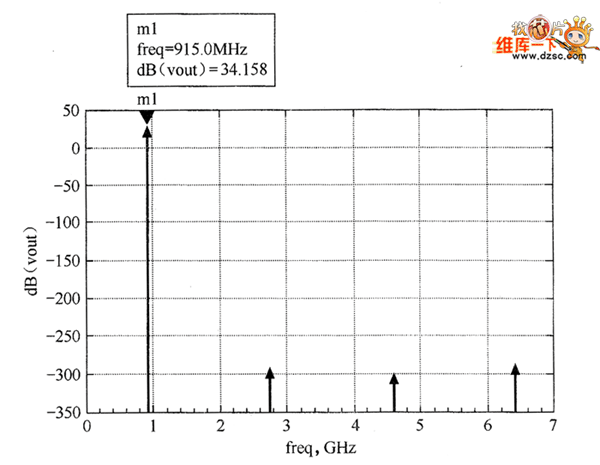

圖6 Type B（調制深度99％）諧波分析輸出
