在本振中設定一組相位噪聲，然后用諧波平衡分析的方法進行仿真，在輸出端觀察相位噪聲的情況，同時也可以得到系統的頻譜特性。

　　1．分析工具選擇及其參數設置

　　（1）在元件模型列表窗口中找到Sources-Freq Domain項目，插入OSCwPhNoise，作為本振源。設定Freq＝915MHz，修改PhaseNoise list，如圖1所示。OSCwPhNoise已經自帶了50Ω的電阻，這和V_1Tone加50Ω的電阻功能類似，就是多了相位噪聲。

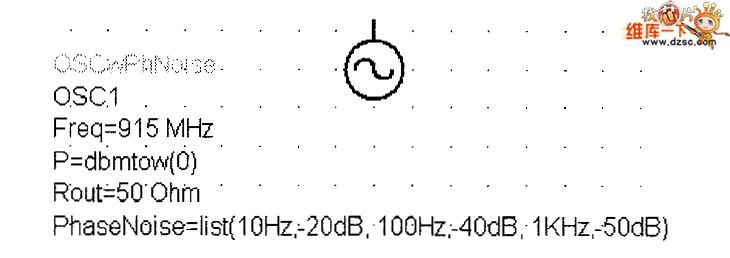

　　圖1 相位噪聲源OSCwPhNoise的設定

　?。?）在Simulation－HB項目中選擇HB noise controller，插入電路圖。Freq tab頻率標簽中設定Sweep Type為log，范圍從10Hz到10kHz，步長為5。在Nodes tab標簽中單擊Pos Node下拉框，選擇vout節點，單擊Add按鈕。在PhaseNoise標簽中選擇相位噪聲類型（Phase NoiseType）為Phase Noise spectrum，設定載頻carnet Frequency為915MHz。這是由LO引入的相位噪聲中的中頻頻率。參數修改如圖2所示，同時在顯示標簽Display tab中把項目顯示在原理圖上，并做出相應的修改。

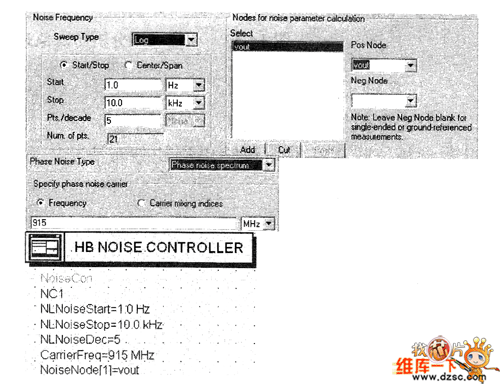

　　圖2 HB noise controller 的參數設定

　　注意：Noise controller組件與HB諧波模擬一起使用，便于將模擬控制和噪聲測量分開。它可獨立于HB simulation controller，能夠很方便地進行所有噪聲的測量，可以使用多個HBno1se controller同時進行不同噪聲的測量，在這種情況下只需要一個FIB simulation controller即可。

　?。?）在原理圖中插入FIB模擬控制器。把缺省的頻率值改為915MHz，單擊Apply按鈕。然后增加中頻頻率4MHz，單擊Apply按鈕。

　　在NoiseCon標簽中選擇NoiseCons，然后使用Edit按鈕選擇NC1為您設定的NoiseCon實例名稱，單擊Add和Apply按鈕。在顯示（Display）標簽的HB Display標簽中選中如圖3所示的終參數設定項目于原理圖上。

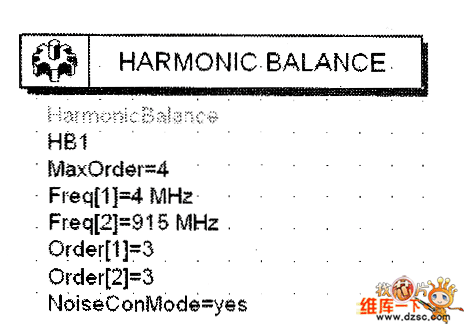

　　圖3 FIB simulation controller參數設定

　　完整的原理圖如圖4所示。

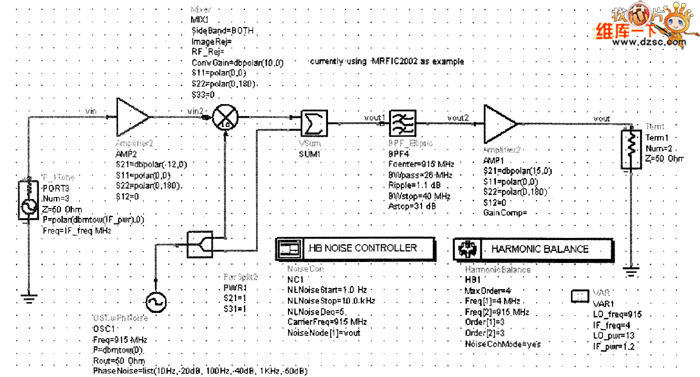

　　圖4 相位噪聲分析仿真原理圖（以TypeA為例）

　　2．仿真結果

　　完成全部設置后運行仿真。在數據顯示窗口中把vout_phmx顯示出來，如圖5所示，可以看到相位噪聲在發射機輸出端的分布情況，同時也可以得到輸出信號的頻譜特性。

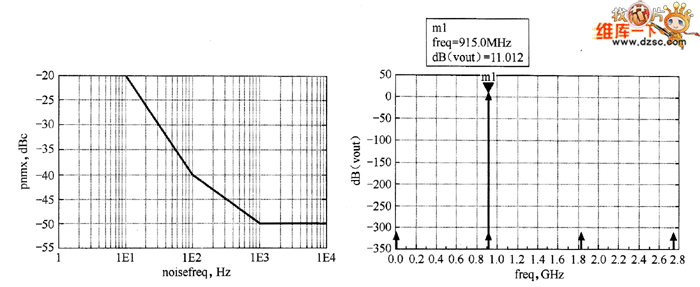

　　圖5 相位噪聲分析的仿真輸出
