RFID系統頻帶選擇性仿真分析
出處：iC921 發布于：2008-12-10 13:36:28
插入S參數仿真控件進行系統頻帶選擇性分析。將S＿parameter Simulation Controller設置為從800MHz到1．26Hz，以5MHz為步進（步進越小，仿真點數越多）進行仿真。
?。?）Type A協議下的頻帶選擇性分析
仿真原理圖如圖1所示。

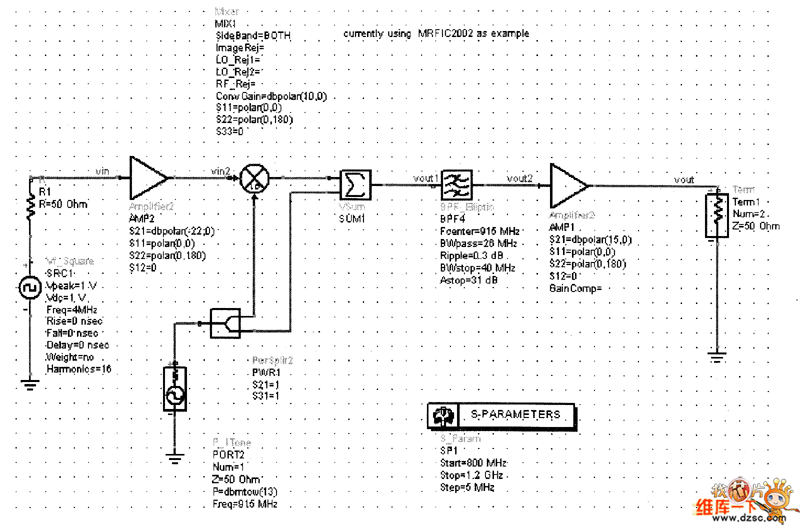

圖1 Type A頻帶選擇性分析仿真原理圖
仿真結果如圖2所示。由圖2可見，發送設備在中心頻率915MHz處有21．020dB的增益，通頻帶為905～915MHz。受濾波器波紋影響，通頻帶內有1dB的波紋，偏離中心頻率40MHz處有20dB衰減。仿真結果符合協議規定要求。

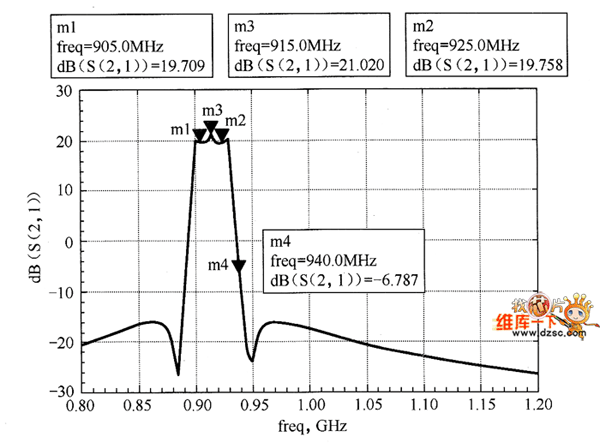

圖2 Type A頻帶選擇性分析仿真結果
（2）Type B協議下的頻帶選擇性分析
由于Type B規定調制深度為11％或99％。兩次改變放大器AMP2的增益分別為－22dB和0．1dB。仿真原理圖如圖3所示，仿真輸出圖像如圖4所示。

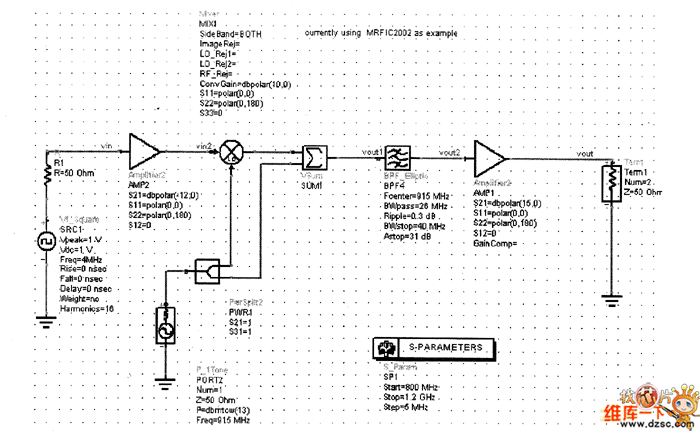

圖3 Type B（調制深度11％）頻帶選擇性分析仿真原理圖

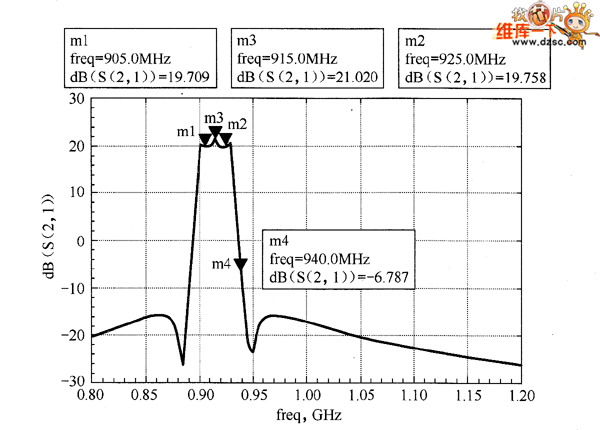

圖4 Type B（調制深度11％）頻帶選擇性分析仿真結果
比較Type A和Type B的仿真結果可知：二者的中心頻率、通頻帶寬、相同。由此可見，放大器AMP的增益對發送系統的頻帶選擇性的影響很小性主要由帶通濾波器的性能決定。
