在原理圖中加入Transient仿真分析控件，然后對該控件進行設置：將仿真時間StopTime定為1000ns，仿真的步進MaxTimeStep設為Ins，這樣的步進足夠小了。Transient仿真分析控件的設置如圖1所示。

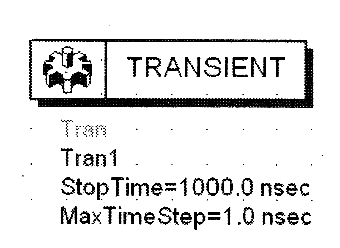

　　圖1 瞬態仿真分析控件設置

　　（1）Type A協議下的瞬態分析

　　將放大器AMP2的增益設為-12dB，即S21＝dBpolar（－12，0），仿真原理圖如圖2所示，輸出波形如圖3所示。

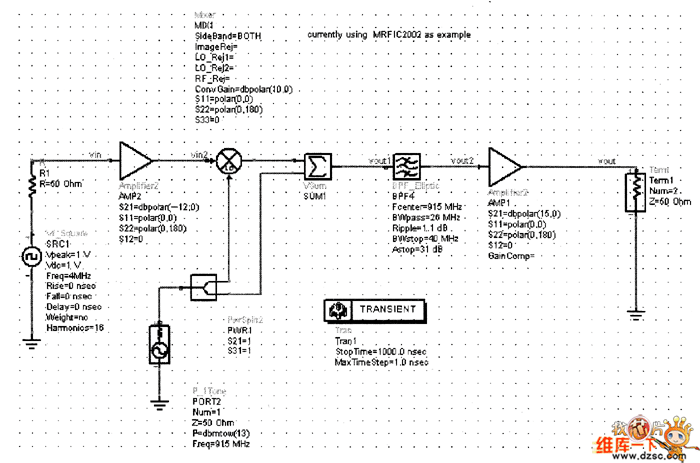

　　圖2 Typa A 瞬態分析仿真原理圖

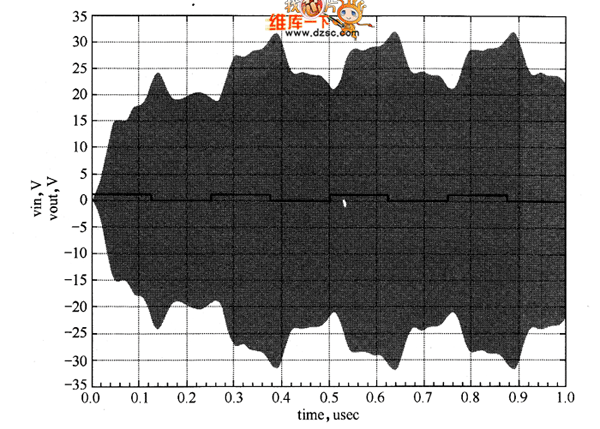

　　圖3 Type A瞬態分析仿真輸入輸出波形

　　仿真后，在數據顯示窗口中打開輸入基帶信號和調制輸出信號的時域波形：輸入信號為矩形波，輸出信號為ASk調制信號。輸出ASk調制波形的包絡與理論基本符合（30％調制深度）。由于放大器和濾波器等的相位響應影響，輸入與輸出有一定的相位差。而濾波器通帶內的波紋直接導致輸出波形包絡不是標準矩形。

　?。?）Type B協議下的瞬態分析

　　由于Type B規定調制深度為11％或99％。兩次改變放大器AMP2的增益分別為-22dB和-0，1dB。調制深度為11％的仿真原理圖如圖4所示，輸出波形如圖5所示。

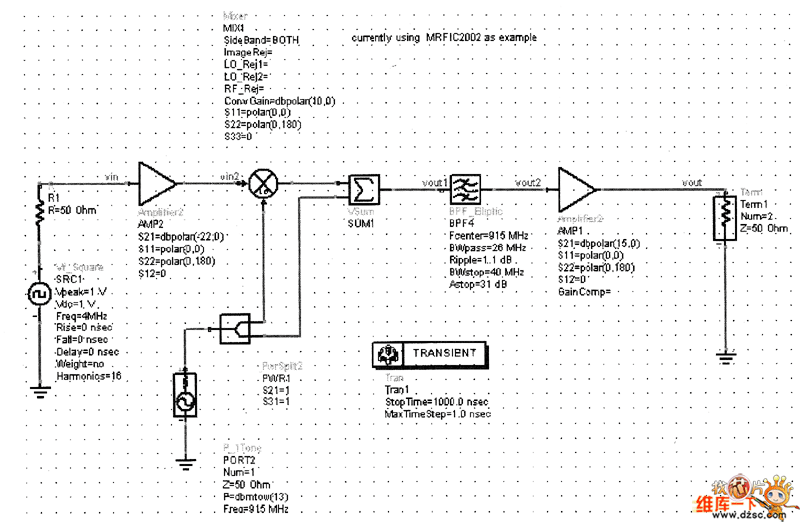

　　圖4 Type B（調制深度I I％）瞬態分析仿真原理圖

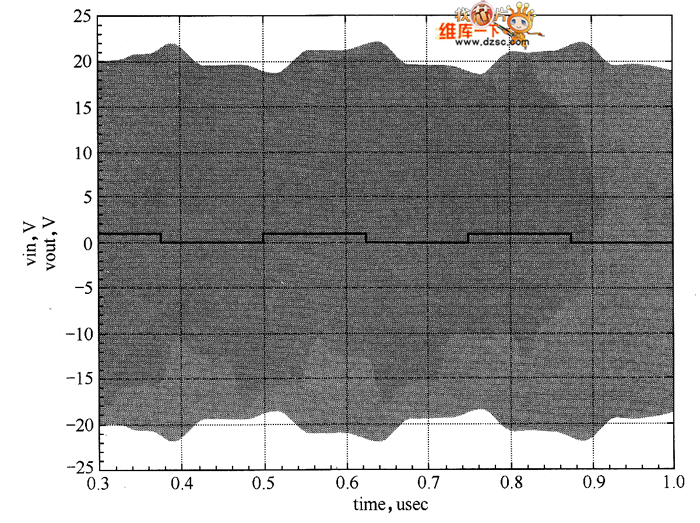

　　圖5 Type B （調制深度＂％）瞬態分析仿真輸入輸出波形

　　仿真后，在數據顯示窗口中打開輸入基帶信號和調制輸出信號的時域波形，如圖5所示。輸入信號為矩形波，輸出信號為ASk調制信號。輸出ASk調制波形的包絡與理論基本符合（11％調制深度）。

　　調制深度為99％的仿真原理圖如圖6所示，仿真結果輸出如圖7所示。

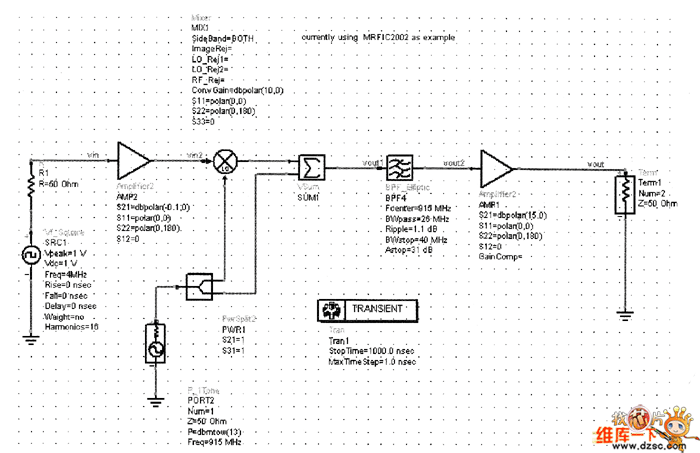

　　圖6 Type B（調制深度99％）瞬態分析仿真原理圖

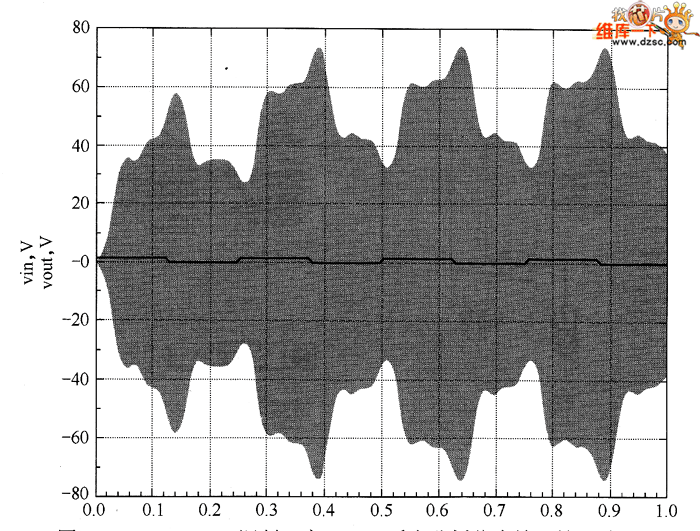

　　圖7 Type B（調制深度99％）瞬態分析仿真輸入輸出波形

　　接下來，把時域特性曲線轉換到頻域。選擇Trace Options，設定為：dBm（fs（…）），這里使用了函數方式fs（），即傅里葉變換，并將數據用dBm表示。另外，將Trace Type設置為Spectral，輸入輸出波形的傅里葉變換圖像如圖8所示。

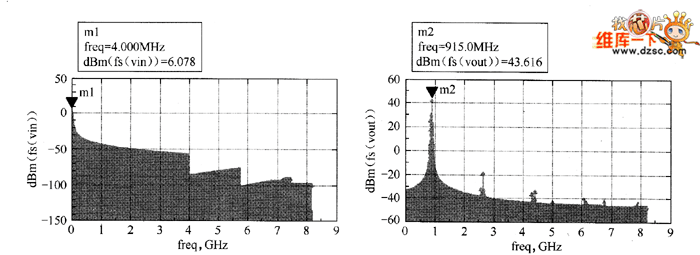

　　圖8 時域波形的傅里葉轉換
