上面已經介紹過，帶氣隙的磁心在一個更大的磁場強度H值下才能產生飽和，因此，有氣隙的磁心可以經受一個更大的直流分量。另外，當H＝0時，Br更小，磁心的磁感應強度B有一個更大的可用工作范圍△B。，有氣隙時會使導磁能力降低，導致每匝的電感量減小，繞組的總電感量減小，但氣隙的存在也減少了磁心里直流成分所產生的磁通。

　　在實際設計工作中，可以通過調整氣隙的太小來調定能量的傳遞方式。圖表示出來了二種可能的方式。圖是完量傳遞方式。這種方式傳遞同樣的能量，其峰值電流是很高的。在工作中，開關晶體管、輸出二極管和電容產生的損耗，而且變壓器自身產生的銅損(PR)也；圖為不完量傳遞方式。此時，具有一個低電流斜率，這是因為電感較大的緣故。盡管這種工作方式損耗，但這樣大的磁化直流成分和高的磁滯將會使大多數的鐵磁物質產生飽和。圖所示是一個較好的折中方法，它的峰值電流大小適中，峰值和直流有效值的比也比較適中。當經過調整氣隙使其大小合適時，就能夠得到這種傳遞方式。在工作時噪聲也較小，效率也比較合理。

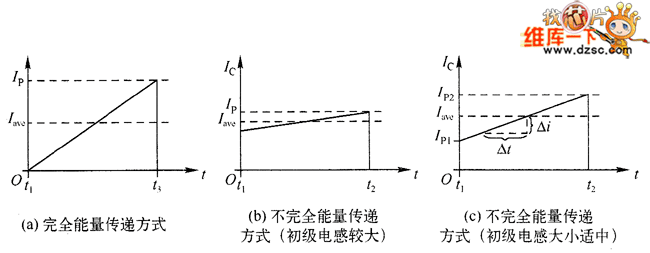

　　圖 在反激式轉換器中初級電流的波形(三種情況下，Iave都相同)
