反激式轉換器選擇磁心的大小
出處：hxh112439 發布于：2008-10-09 09:41:27
假定效率為83％，則變壓器傳輸?shù)墓β蕿?BR>
由于某些因素，例如磁心材料的特性，變壓器形狀(主要是表面積對體積的比率)，表面的熱輻射，允許溫升，工作環境等，無法把傳輸?shù)墓β逝c變壓器的大小簡單地聯系起來。
有些制造廠商提供了特定的磁心計算圖表，作為磁心尺寸選擇的推薦建議，同時提供了關于對流冷卻、工作頻率、溫升等關系曲線。
圖1所示為一個20～30 kHz工作頻率，溫升△T＝30℃，硅N27鐵氧體材料制成的磁心傳輸功率與磁心尺寸的關系曲線。在實際應用時留有一定的裕量是完全必要的。
根據PTr＝132W，在圖1所示的曲線上對磁心進行初步的選擇，查得型號為E42／20的磁心符合使用要求。這種規格的磁心，其靜態磁化曲線如圖2所示。

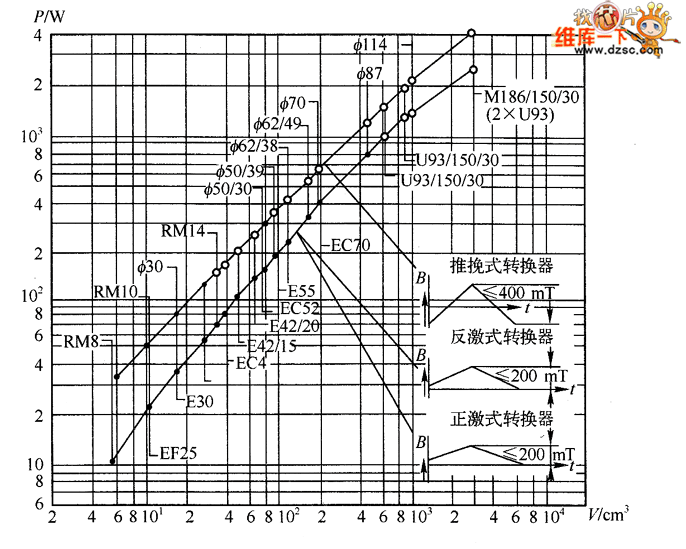

圖1 磁心傳輸功率與尺寸(體積)各種形式的關系曲線

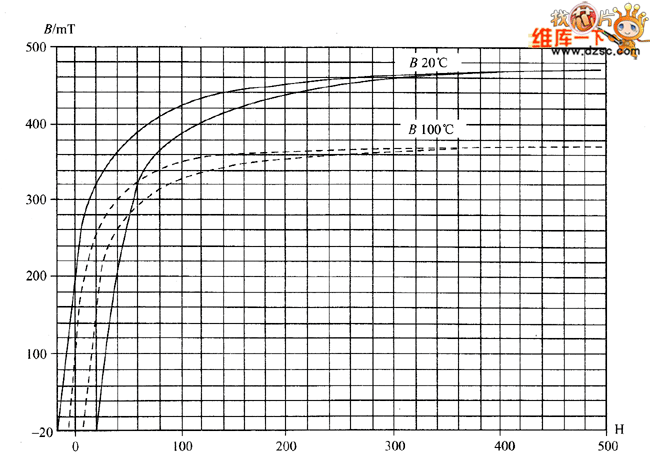

圖2 N27(西門子)鐵氧體材料的靜態磁化曲線
