檢測磁心的磁感應強度和飽和區間
出處:pheavecn 發布于:2008-10-09 09:52:52
檢測磁心的磁感應強度是非常必要的,這樣可以確保提供一個工作值和飽和值之間的適度區間。在任何情況下,包括瞬時負載和高溫,都應避免磁心飽和。這可以用兩種方法來檢測。
(1) 測量磁心的飽和邊界。這種檢測方法對于任何設計方法都是行之有效的。
?、侔演斎腚妷涸O(shè)置到仍能維持控制的值,在本例中為85V左右。
②設置輸出負載到功率值。
?、墼?a target="_blank">示波器上直接觀察初級繞組流過的電流波形,減小工作頻率直到觀察到磁飽和現象為止(此時,電流脈沖結束時電流突然上升).計算在此情況下的ton與正常的ton時間增加的百分比,就可以得出在一般情況下的磁感應強度的邊界。此邊界還應考慮在高溫下允許磁感應強度可能會降低,并允許在磁心氣隙和瞬時要求中有10%的容量。如果留的邊界不足10%時,可以增加氣隙。
(2)計算磁心的飽和邊界。計算交流磁通產生磁感應強度的變化幅值。

在本例中

采用磁感應強度與直流電流相關的關系式計算直流成分Bdc。
假設磁心的所有磁阻都集中在氣隙中,顯然作為一個比較保守的結果,可以求得一個較高的直流磁感應強度。計算這種近似值時可以允許使用下面的一個簡單的計算式

交流和直流磁感應強度之和得到磁感應強度的值

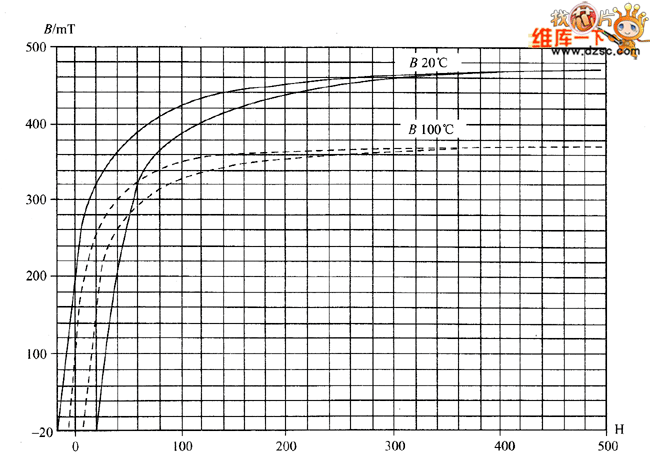

檢查在100℃時的磁心材料特性的邊界:如下圖所示的曲線可知,Bs=360 mT,212mT=Bmax<Bs=360 mT,故工作時是留有裕量的。設計合理。
