在繞組中的直流分量可以在B－H磁滯回線環的水平H軸上產生一個直流磁力Hdc(Hdc與直流安匝成比例)。對于一個確定的次級電流負載，Hdc的值是確定的。

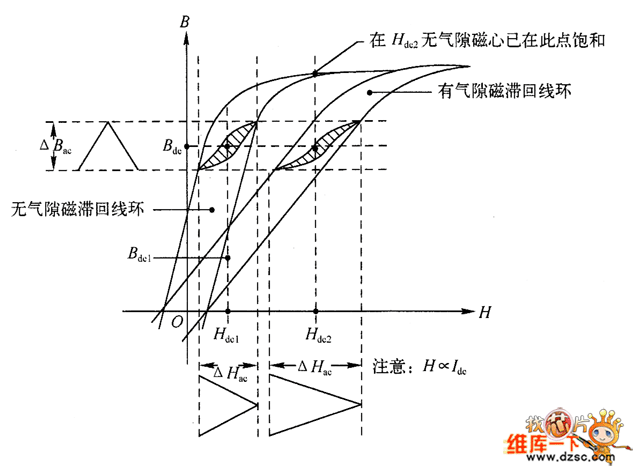

　　在未飽和的條件下，帶氣隙磁心可以加上更大的H值(直流電流)。由圖可知，H的更大值Hdc已足以使無氣隙磁心達到飽和(甚至沒有加任何△B作用)。因此，在有大直流電流時，氣隙對防止磁心飽和是有效的。當反激式轉換器以連續方式工作時，有相當大的直流電流分量，這時，磁心必須要有氣隙。

　　圖說明，磁心沒有氣隙時，一個直流Hdcl會產生磁感應強度Bdc在有氣隙時，可以加上大得多的直流Hdd2去產生同樣的Bdc。在電感電流連續的工作方式中，變壓器繞組電流不會為零，不加氣隙是不行的。

　　總之，外加的伏秒值、匝數和磁心截面積決定了B軸上的△Bac值；直流的平均電流值、匝數和磁路長度決定了H軸上Hdc值的位置?！鰾ac對應于△Hac的范圍，氣隙大，△Hac．就大。必須有足夠的繞組匝數和磁心截面積來平衡外加的伏秒值。必須有足夠的磁心氣隙來防止飽和狀態的產生并平衡直流電成分。
