磁心在交流電流下氣隙的作用
出處:尤新亮 發布于:2008-10-09 09:33:06

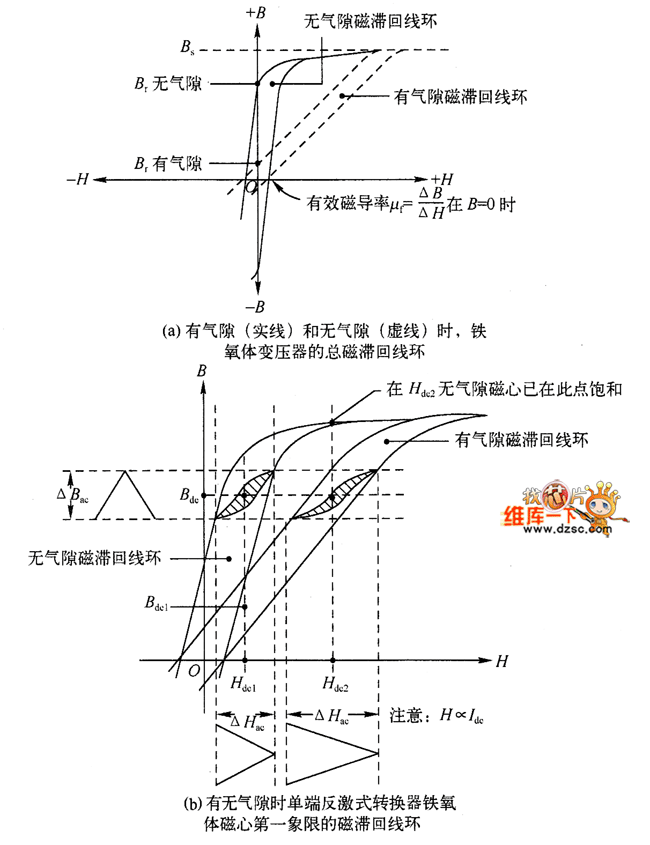

開關電源的開關管導通時間所外加的電壓比例于B-H平面垂直軸△Bac的振幅(見圖所示)。此時對應的橫軸有△Hac變化。

在有氣隙時,B-H特性的斜率減小,特性曲線向橫軸靠攏。在△Bac不變的條件下,△Hac將大大增加。這相當有效地減小了磁心的有效磁導率和減少了初級繞組的電感。但不能改變交變磁通量或改善磁心的交流性能。
有些人有一個錯誤的觀點,即一個磁心由于初級繞組匝數不足,在所加的交變電壓過大,或工作頻率偏低(即伏秒值大)而產生飽和時,可以通過引人一個空氣隙來解決。從圖可以看到這是片面的。因?yàn)椴还苡袥](méi)有氣隙,飽和的磁感應強度Bs是一樣的。應該說,氣隙將減少剩余磁感應強度Br和增加△Bac.的工作范圍。
