磁心參數與氣隙的作用
出處:singlemans 發布于:2008-10-09 09:30:46

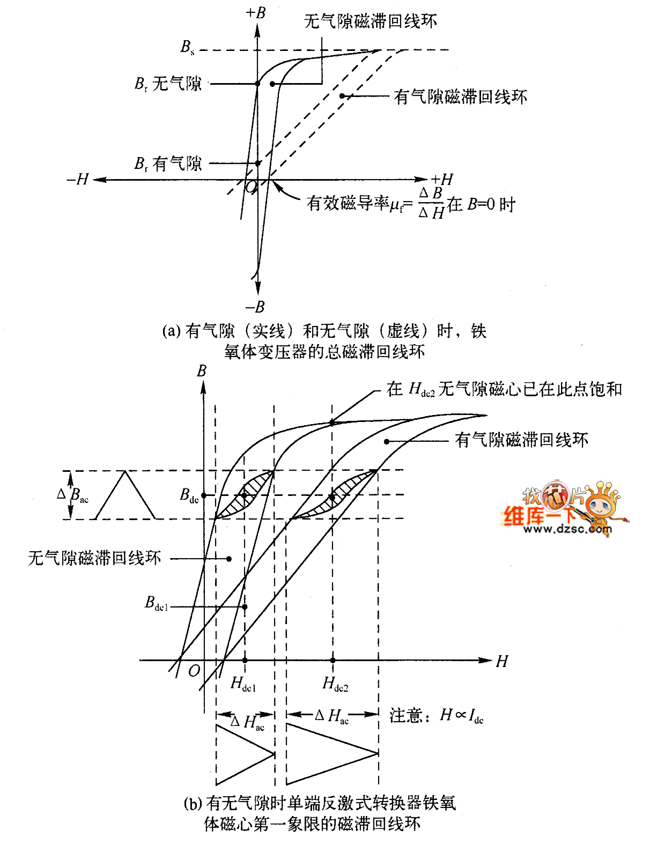

圖所示為一個帶氣隙和不帶氣隙的鐵氧體磁心典型的B-H磁滯回線。這里應注意的一點是,雖然B-H磁滯回線的磁導性(斜率)是隨著氣隙的大小而變化,但帶與不帶氣隙磁心的磁飽和感應強度是一樣的。此外,在有氣隙時,可以工作的磁場強度H明顯增大,而剩余磁感應強度B,則明顯減小。這兩種變化對反激式轉換器來說都是很有利的。

由于反激工作位于象限的磁滯回線上,磁心在交流或直流作用下的B、H效果與氣隙有、無的關系,如圖所示。
