在采用不完量傳遞方式時，由于出現了直流分量，需要加氣隙。氣隙的加入使磁化曲線向H軸傾斜，從而使變壓器能夠傳遞更多的能量，如圖、(b)中陰影部分的擴大所示。而且，在傳遞一定的能量要求下，可以把△B的取值變小一些（△B2＜△B1），這樣會引起－定的良性循環。因此，一般變壓器磁心工作在60 kHz以上時，受到磁心損耗的制約。當把磁通變化的幅值減小到△B2時，會引起磁心損耗的降低。在同一個磁心下，也許可以提高工作頻率，進一步減小初級和次級中的電流。

　　一般可以得到如下的傳輸功率

　　式中 Ve——磁心和氣隙的有效體積。

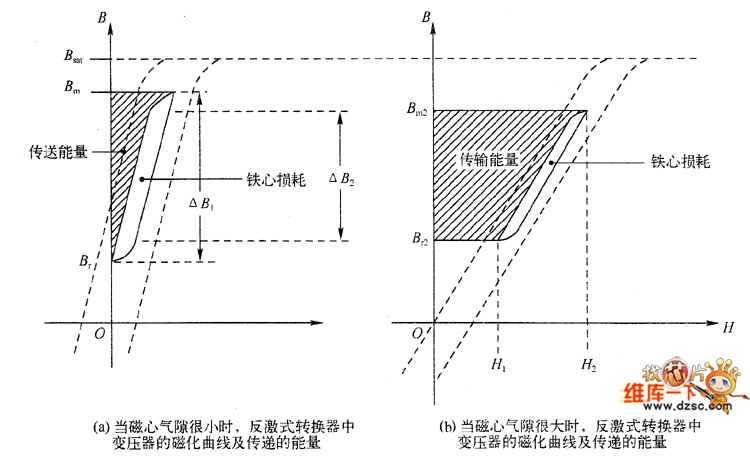

　　圖 氣隙大小與傳遞能量的關系示意圖

　　此功率與圖中B－H曲線左邊的陰影部分成正比；比較圖、(b)可知，許多能量存儲在氣隙里。因?yàn)樵跉庀吨杏泻艽蟮拇抛?，因此氣隙的大小將?duì)傳輸功率產生很大的影響。

　　如果用電流來表示輸出的功率時，則有

　　式中 Jp2、Jp1——導通周期末、始端相應的電流值。
