在ＱＲＣ電路中，諧振參數只有兩個，即諧振電感和諧振電容，實現串聯諧振或并聯諧振，運行時只有一種諧振頻率。也可以像串／并聯諧振橋式轉換器一樣，準諧振轉換器中也可以用兩個以上的諧振元件，實現多個諧振頻率的準諧振轉換器，稱為多諧振轉換器（Ｍｕｌｔｉ－Ｒｅｓｏｎａｎｔ　Ｃｏｎｖｅｒｔｅｒ，ＭＲＣ）。它利用變壓器漏感，開關管的結電容和二極管結電容作為諧振元件，和主開關適當結合，組成多諧振開關。如果用多諧振開關代替某一個ＰＷＭ開關轉換器中的ＰＷＭ開關，就可以得到相應電路的多諧振轉換器，這種轉換器也有零電流開關和零電壓開關兩種形式，簡稱為ＺＣＳ－ＭＲＣ和ＺＶＳ－ＭＲＣ，實際上它是一種有多個諧振元件的準諧振轉換器。所有開關器件（有源器件和無源器件）都按軟開關工作，ＭＲＣ運行有多個諧振頻率。諧振元件越多，電路越復雜，分析起來越困難。一般多諧振轉換器泛指有三個諧振元件的準諧振轉換器。

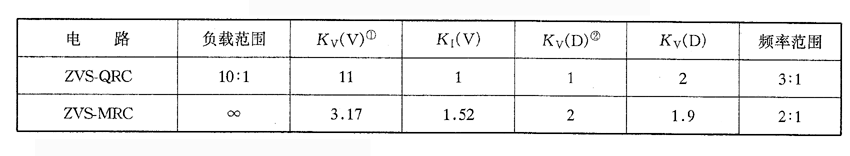

　?。冢郑樱停遥每朔耍冢郑樱眩遥玫牟蛔?，如可以使電壓應力降低很多，表為Ｂｕｃｋ　ＺＶＳ－ＱＲＣ和Ｂｕｃｋ?。冢郑樱停遥玫膮?shù)比較。

　　開關頻率達到１?。停龋陨蠒r，ＭＲＣ的效率很高，因此它的應用場合是要求高功率密度的轉換器，輸人電壓變化范圍較窄的地方，因此，若前有調節器（如功率因數校正器），用ＭＲＣ較為合適。

　　ＭＲＣ的主要缺點是：電路中循環能量大，這是由于多個諧振元件持續諧振的緣故。因此它的導通損耗比較大。

　?。校祝烷_關轉換器的特點是開關頻率恒定，所以當輸人電壓或負載變動時，為保持轉換器輸出電壓基本不變，只要改變它的占空比即可，是一種恒頻控制方式，控制比較簡單。而準諧振轉換器的輸出電壓與開關頻率有關，一個周期內，ＺＣＳ－ＱＲＣ或ＭＲＣ導通時間ｔｏｎ恒定，ＺＶＳ－ＱＲＣ或ＭＲＣ關斷時間ｔｏｆｆ恒定。為保持準諧振轉換器的輸出電壓在各種運行條件下（如輸入電壓變波動，負載變化等）基本不變，必須調制頻率，即采用變頻控制。高輸人電壓和輕載時，ＺＶＳ－ＱＲＣ的頻率要提高，而ＺＣＳ－ＱＲＣ的頻率要降低。設輸人電壓變化范圍為⒉１，負載變化范圍為１０％～１００％，則為保持輸出電壓穩定，ＺＣＳ－ＱＲＣ的頻率變化范圍達１０∶１。若將二極管用開關管代替，ＺＶＳ－ＭＲＣ可以實現恒頻控制。

　　變頻控制沒有ＰＷＭ控制簡單，而且，變壓器、電感等磁性元件要按頻率設計，體積和重量不可能做得極?。床豢赡軐崿F(xiàn)設計）。為此，⒛世紀８０年代后期，許多學者進一步研究開發能實現恒頻控制的軟開關技術，如ＺＣ－ＰＷＭ技術。
