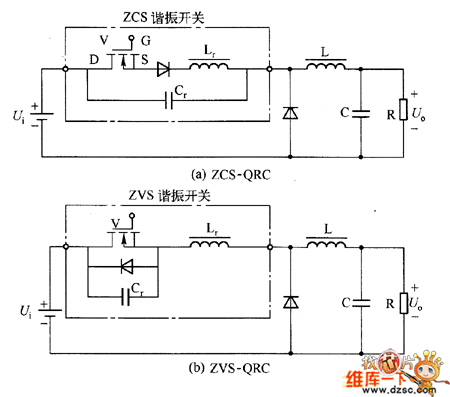

圖１（ａ）、（ｂ）分別表示Ｂｕｃｋ?。冢茫雍停冢郑影氩?zhǔn)諧振轉換器（Ｑｕａｓｉ－Ｒｅｓｏｎａｎｔ?。茫铮睿觯澹颍簦澹颍c(diǎn)畫線框內的子電路稱為ＺＣＳ／ＺＶＳ諧振開關，是在開關管上附加諧振網絡構成的，利用局部諧振實現ＺＣＳ或ＺＶＳ。諧振電路中的電感Ｌｒ包括電路中可能有的雜散電感和變壓器漏感，諧振電容Ｃｒ包括開關管中的結電容。

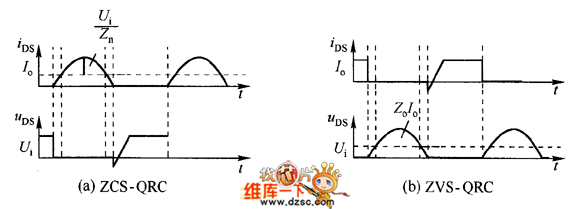

　　圖１（ａ）中，當開關管Ｖ導通時，ＬｒＣｒ諧振，開關管的電流按準正弦規律變化，但需注意的是，這時的諧振頻率并不一定等于開關頻率。當電流諧振到零時，令開關管Ｖ關斷，諧振停止。實現零電流關斷。圖２（ａ）、（ｂ）分別表示Ｂｕｃｋ　ＺＶＳ－ＱＲＣ和ＺＣＳ－ＱＲＣ開關管的電流電壓波形。

　　圖2（ａ）中的諧振電流峰值

　　（１）

　　式中，Ｉｏ為負載電流；Ｉｍａｘ為流過開關管的電流峰值。

　　特征阻抗

　?。ǎ玻?/FONT>
