以Ｂｕｃｋ?。冢茫樱校祝娃D換器為例，來說明ＺＣＳ－ＰＷＭ轉換器的工作原理。

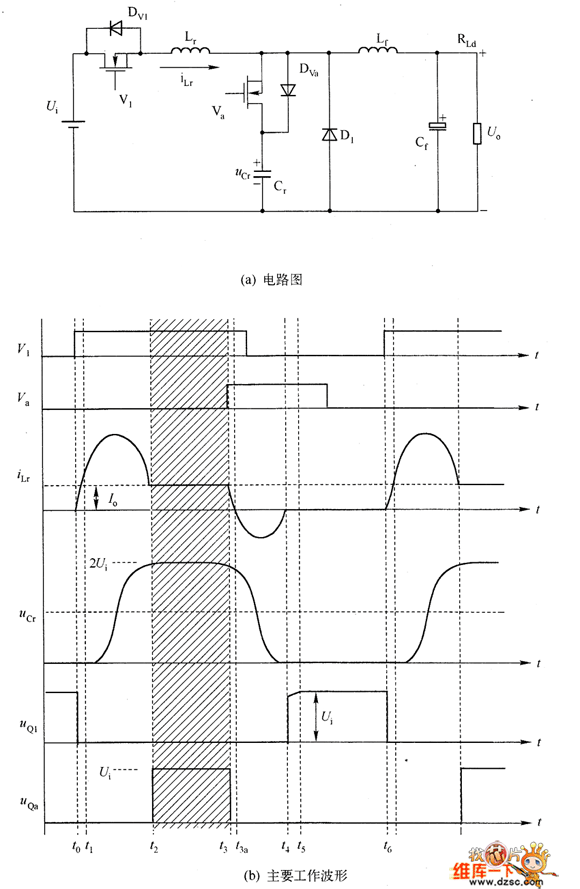

　?。拢酰悖搿。冢茫樱校祝娃D換器的電路和工作波形，如圖１所示。其中輸入電源為Ｕｉ，主開關管為Ｖ１（包括其反并聯二極管Ｄｖ１），續流二極管Ｄ１、輸出濾波電感Ｌｆ，輸出濾波電容Ｃｆ，負載電阻Ｒｌｄ、諧振電感Ｌｒ和諧振電容Ｃｒ構成全波式Ｂｕｃｋ?。冢茫樱眩遥?。Ｖａ為輔助開關管，Ｄｖａ是開關管Ｖａ的反并聯二極管，可以看出，Ｂｕｃｋ　ＺＣＳ－ＰＷＭ轉換器實際上是在Ｂｕｃｋ?。冢茫樱眩遥玫幕A上，在諧振電容Ｃｒ上串聯了一個輔助開關管Ｖａ和反并聯二極管Ｄｖａ。

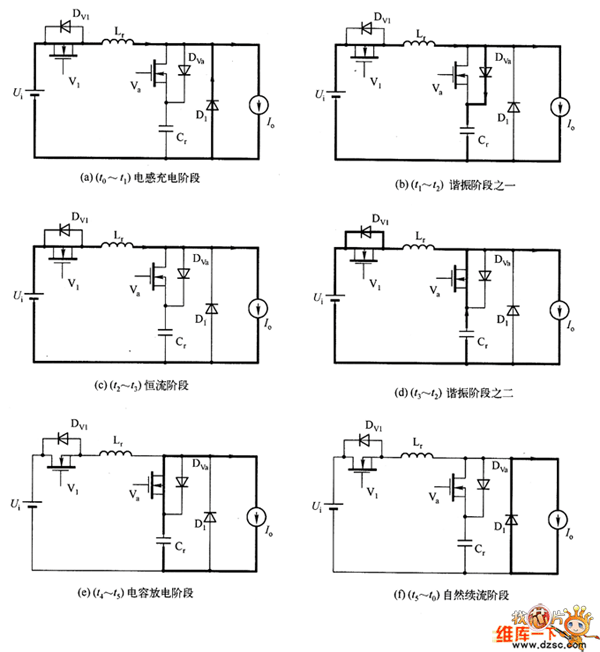

　　這種轉換器，在一個開關周期Ｔｓ中有六種開關狀態，與開關狀態對應的等效電路，如圖２所示。

　　在分析之前假定所有的元器件都是理想的，而且Ｌｆ》Ｌｒ，Ｌｆ足夠大，則在一個開關周期中其電流保持為Ｉｏ不變，這樣，Ｌｆ和Ｃｆ及負載電阻Ｒｌｄ可以看成是一個電流為Ｉｏ的恒流源。

　　物理量的定義為：

　　（１）特征阻抗

　?。ǎ玻┲C振角頻率

　?。ǎ常┲C振頻率

　?。ǎ矗┲C振周期
