串聯諧振轉換器和并聯諧振轉換器
出處：狂崽 發(fā)布于：2008-10-07 14:50:10
串聯諧振轉換器（Ｓｅｒｉｅｓ?。遥澹螅铮睿幔睿簟。茫铮睿觯澹颍簦澹?，ＳＲＣ）和并聯諧振轉換器（Ｐａｒａｌｌｅｌ ＲｅｓoｎｔＣｏｎｖｅｒｔｅｒ，ＰＲＣ）是早出現的軟開關轉換器，主要應用于橋式電路中。

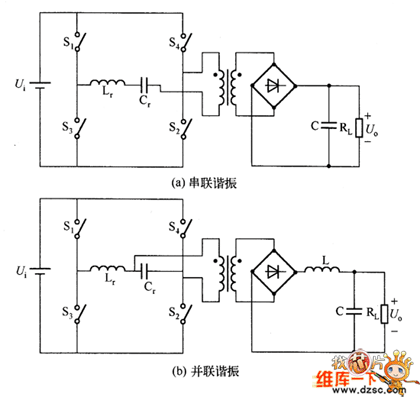

圖（ａ）、（ｂ）分別表示串聯諧振轉換器和并聯諧振全橋式轉換器的主電路。串聯諧振電路中的諧振電感Ｌｒ和諧振電容Ｃｒ與輸出變壓器的初級繞組串聯，接在全橋開關逆變器兩橋臂的中點即輸出端。并聯諧振電路中的諧振電感Ｌｒ和諧振電容Ｃｒ串聯后接在全橋開關逆變器兩橋臂的中點輸出端，諧振電容Ｃｒ與輸出變壓器的初級繞組并聯。諧振轉換器大多應用于大功率而且輸入電壓Ｕｉ變化范圍較窄的場合；ＳＲＣ適用于高電壓、小電流的場合，而ＰＲＣ適用于低電壓、大電流的場合。
