?。冢茫印。校祝停ɑ颍冢郑樱校祝停?a target="_blank">轉換器技術，是ＰＷＭ開關轉換技術和ＺＣＳ（或ＺＶＳ）準諧振轉換技術的綜合，諧振轉換器是早出現的一種軟開關轉換器。準諧振開關是在ＰＷＭ開關上附加諧振網絡，利用局部諧振實現ＺＣＳ或ＺＶＳ。

　　下面介紹ＺＣＳ和ＺＶＳ的基本概念。

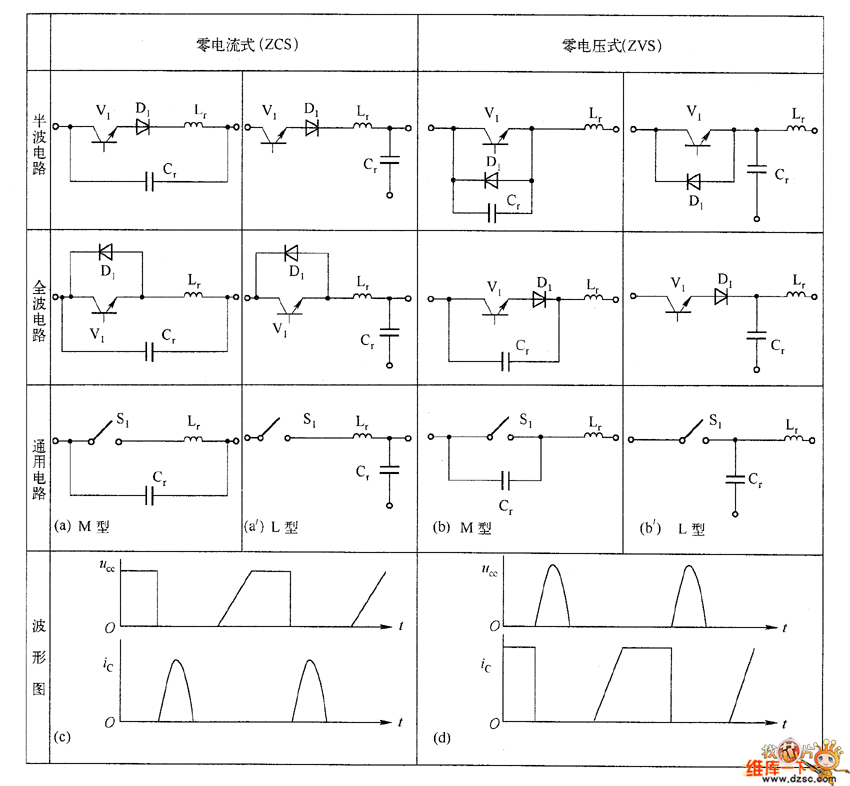

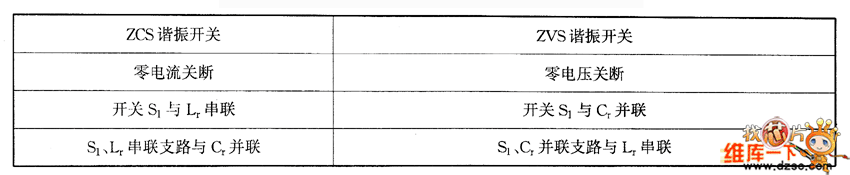

　　圖１為ＺＣＳ和ＺＶＳ諧振開關的示意圖。圖中Ｌｒ為諧振電感（包括電路中的雜散電感和變壓器漏感），Ｃｒ為諧振電容（包括開關管的結電容）。ＺＣＳ諧振開關和ＺＶＳ諧振開關之間有－定的對偶規律，見表1。

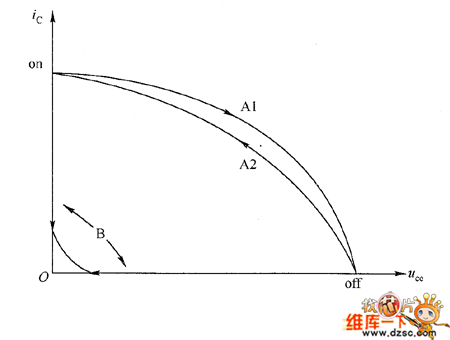

　　由圖１（ａ）可知，在ＺＣＳ諧振開關中，當開關管Ｓ１開通時，諧振網絡ＬｒＣｒ接通，電路諧振，開關管中的電流按準正弦規律變化（因此稱為準諧振），但諧振頻率不一定等于開關頻率。當電流諧振到零時，令開關管關斷，諧振停止，故圖１（ａ）稱為ＺＣＳ諧振開關或準諧振開關。圖１（ｃ）給出了ＺＳＣ條件下開關管上的電壓Ｕｃｅ和電流ｉＣ的波形，圖２給出了ＰＷＭ開關的電壓、電流軌跡（Ａ１為關斷過程，Ａ２為開通過程）和ＺＣＳ諧振開關的電壓、電流軌跡Ｂ。

　　由圖１（ｂ）可見，當開關管處于關斷狀態時，ＬｒＣｒ串聯諧振，電容Ｃｒ（包括開關管的輸出電容）上的電壓按準正弦規律變化，當它諧振過零時，令開關管開通，因此圖１（ｂ）是一種ＺＶＳ諧振開關。

　　零電流諧振開關和零電壓諧振開關都有兩種電路方式：即Ｌ型和Ｍ型，如圖１（ａ）、（ａ′）和（ｂ）、（ｂ′）所示。它們的工作原理是相同的。這里不再重復。零電流諧振開關和零電壓諧振開關分為半波電路和全波電路，這兩種電路都可以用通用電路來表示，如圖１所示，在通用電路中，用開關Ｓ１來表示半波電路與全波電路中的開關管Ｖ１。
