利用三種基本的PWM轉換器，除了可以利用演化的方式派生出新的轉換器之外，利用級聯(lián)方式也可以派生出新的轉換器。

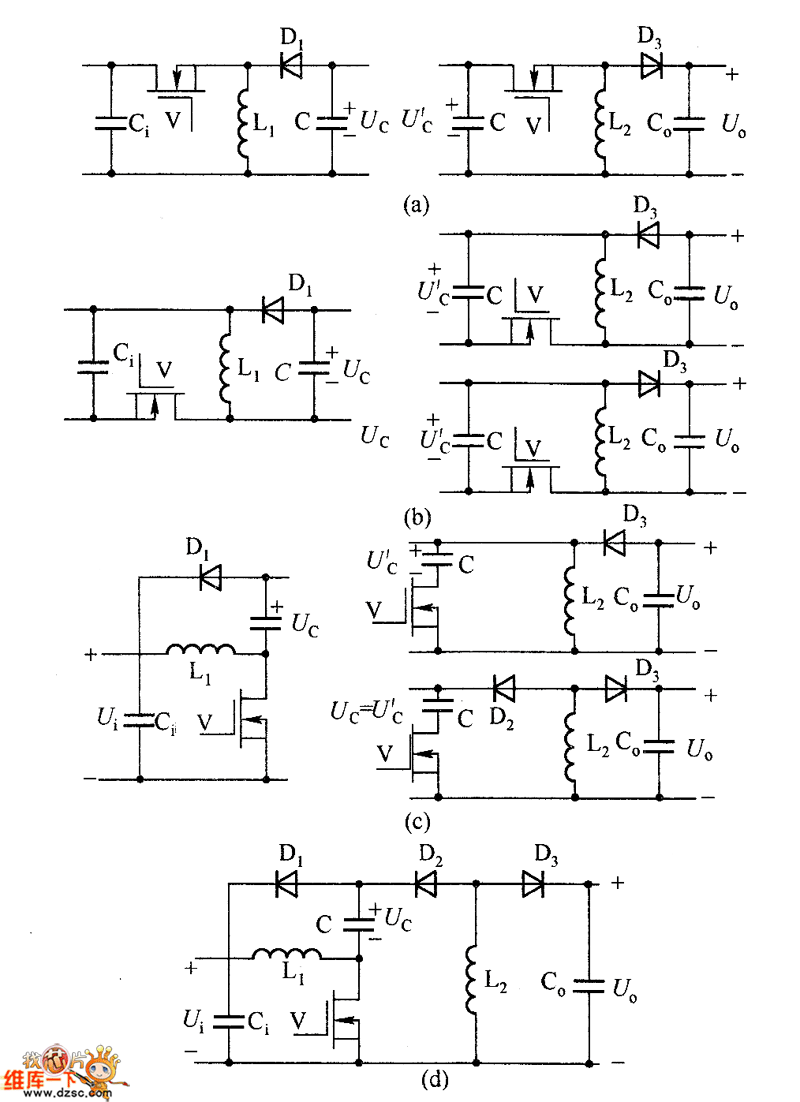

　　將兩個Buck-Boost電路組合后，可以得到單開關Buck-Boost級聯(lián)，其演化過程如圖所示。

　　其中，演化過程需要注意的是，第二級在如圖（b）中的極性反轉，以對應前級輸出極性：在如圖（c）中，第二級回路中加人一個二極管碭，以阻止與級連接后，在開關管V關斷期間級電流竄人第二級。將如圖（e）級與第二級中的開關管V，電容C重合，得到如圖（d）所示的電路，其輸出黼入關系為如圖 Buck-Boost與Buck級聯(lián)的演化過程。

　　如圖　Buck-Boost與Buck級聯(lián)的演化過程

　　從這一關系可以看出，這種電路形式在大壓降比（如10～40）時仍能保持較大的占空比，從而提高了開關管及儲能元件的利用率。
