Boost PWM DC/DC轉換器的級聯
出處：awey 發布于：2008-10-07 14:16:51
將兩個Boost電路組合后，可以實現單開關Boost級聯電路，其演化過程如圖所示。在演化過程中引人二極管D1以阻斷電感碭在開關管碭關斷期 間的無效能量釋放回路。第二級輸入為級的輸出，即以C1作為第二級供電電源。當電路等效轉換為如圖時，可以將左右兩電路的電容C1 、開關管V共用，組合成電路如圖所示，電路等效轉換成立。其中，電感碭在開關管V導通期間，電感L1的電流經二極管D3流過開關管V，因 此電流關系不受碭影響。在開關管V關斷期間，電感L1的儲能，經過D1向C1釋放。L2的儲能經過D2向C3釋放，D3阻止了L3在V關斷期間的無效能 量釋放回路。因此，前后級仍然互不干擾。其輸出/輸入關系為由上式可以得出，在相同占空比條件下，Boost級聯電路比單級Boost電路的升壓比高，因此可以用于高升壓比電路。

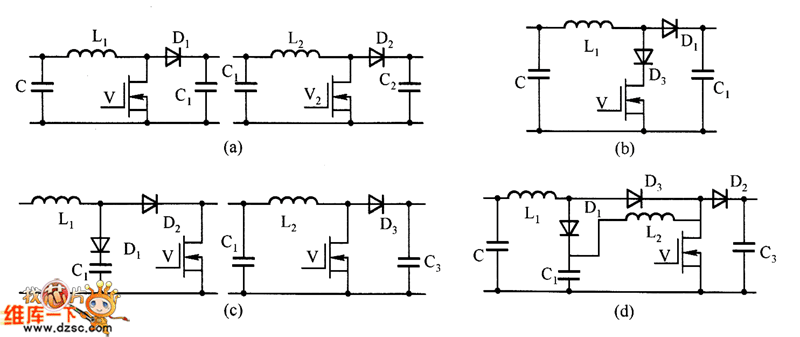

如圖 Boost級聯電路的演化過程
關鍵詞：Boost PWM DC/DC轉換器的級聯DC/DC／轉換器
