Zeta PWM DC/DC轉換器
出處：赤鑄 發布于：2008-10-07 14:04:47
將SEPIC轉換器中的開關管V，二極管電路D的位置互易，輸入/輸出關系互易，即得Zeta轉換器如圖1所示。
轉換器可以認為是由Buck-BccGt電路與Buck電路組合演化而成的。但為了使第二級Buck電路工作，又不增加電路的復雜性，僅選取了Buck電路中的基本功能單元部分（見如圖1（a）中右側圖），同時取級Buck-BooGt電路的二極管D的電壓作為級輸出，由如圖1（b）可以看出，前級輸出波形與后級輸入波形相同。而且二極管D可以共用，故可以組合而成如圖1（e）所示的Zeta轉換器。其輸出/輸入關系為：C1上電壓為左負右正，其值為
第二級的輸入電壓則為Ui+Uc，這時可以認為電容C1等效為幅值Ui·Du/（1-Du）的電壓源。同時忽略L1對后級的作用。如圖1（e）所示電路則等效成輸入端疊加上了一個。

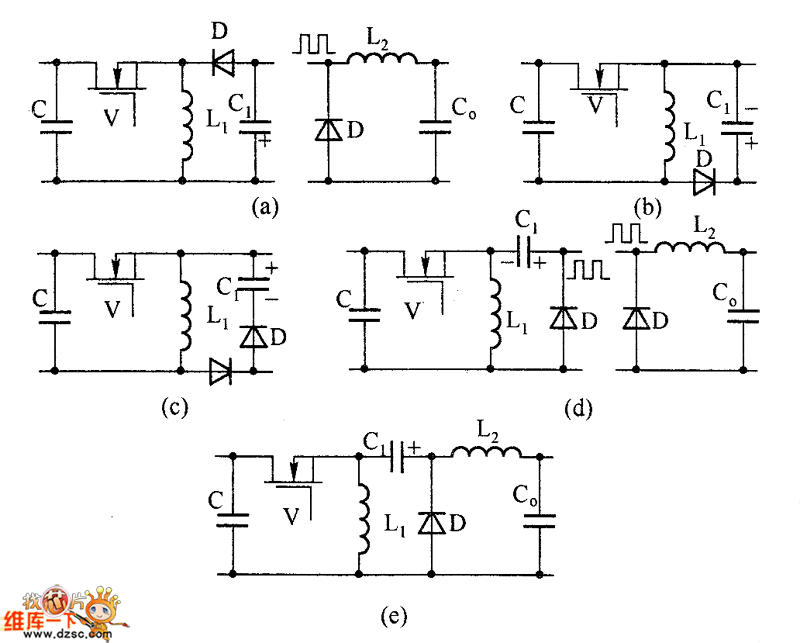

如圖1 Buck-Boost電路與Buck電路組合轉換組成Zeta轉換器的演化過程
-Ui·Du/（1-Du）的電壓源如圖2所示。故等效輸入電壓為
第二級的輸出/輸入關系為
其中U'i=Ui/（1-Du），則總輸出/輸入電壓關系為

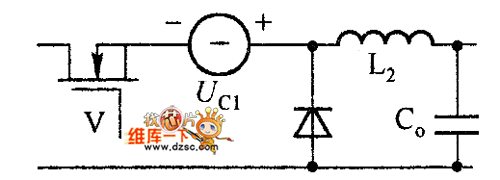

如圖2 如圖1（e）電路的C1用電壓源等效
