SEPIC PWM DC/DC轉換器
出處：楊真人 發布于：2008-10-07 10:23:15
將Boost電路與Buck-Boost（Flyback）電路組合成SEPIC（Sing1e Ended Primary Inductance Converter）電路的過程，如圖所示。由圖示的電 路轉換過程可以看到：當Boost、Buck-Boost電路經過適當?shù)霓D(zhuǎn)換后，兩電路中的開關管V、電容C1、二極管D、電感L2可以共用，而Buck-Boost 電路中的碭實際上在Boost電路的電路分析中不起作用。因此在電路演化過程中，可以附加在Boost電路中，這樣就完成了SEPIC電路。整個演化過程中重要的一步是：將基本Boost輸出電容C'分解成C1和C0（即輸 出），則輸出/輸入關系為所以與SEPIC電路的輸入/輸出關系相同。

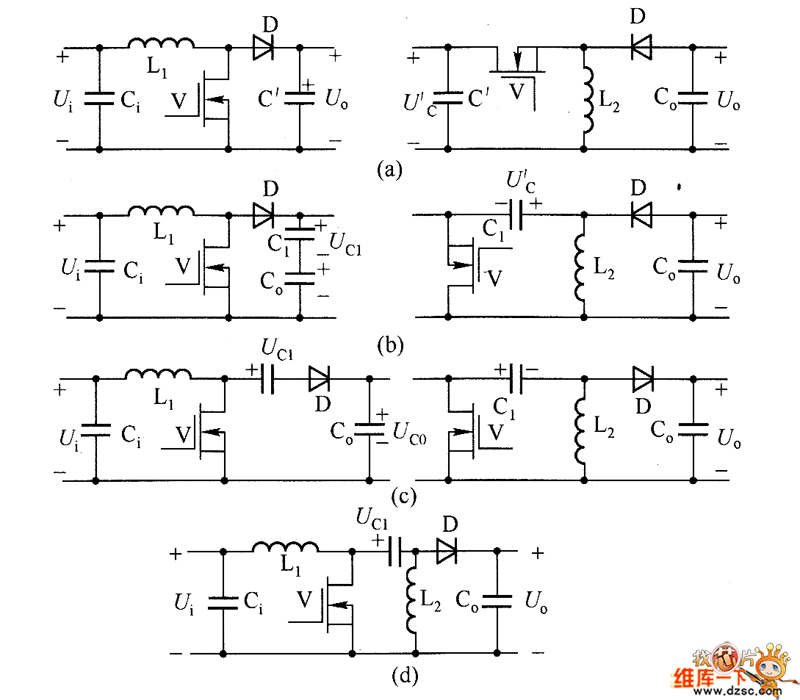

如圖 Boost電路與Buck-Boost（F1yback）組合成SEPIC電路的演化過程
