高頻電感元件的等效電路模型
出處：kingpoo 發布于：2008-10-07 11:46:09
當考慮電感元件寄生電容時，高頻電感的等效電路模型可以采用圖1來表示。圖中Rc，為磁心損耗的等效電阻，C為電感繞組的寄生電容，Rac為代表繞組銅損的交流電阻，由于繞組銅線高頻電流的集膚效應（在后面介紹），使Rac>Rdc，Rdc為銅線的直流電阻。Rac/Rdc與頻率、銅線直徑、溫度等因素有關。例如，圓銅線在20℃，fs＝100 kHz時，Rac/Rdc＝1.7。
為使集膚效應的影響減小，導線的直徑應不大于2△，△為滲透深度（Penetraticn depth）（cm）。
△值與溫度有關，100℃時銅電阻率ρ＝2.3×1o-6Ω·cm，μ。為空氣磁導率，fs為電流頻率，表6-3為計算所得的幾個典型頻率的△值。

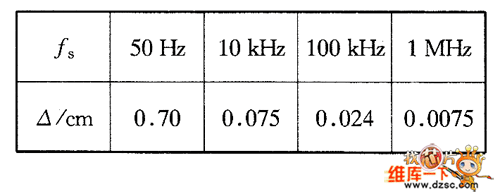

表6－3 典型頻率時的△值

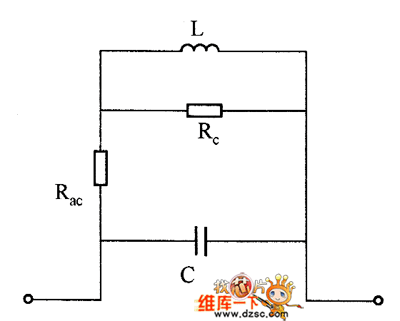

圖1 高頻電感元件的等效電路模型
